наибольшей универсальностью обладают шнековые дозаторы, которые могут работать с различными видами кормов (влажные, сухие и др.) [1]. В поточных технологических линиях дозаторы могут представлять собой отдельные самостоятельные машины или рабочие органы, встроенные в другие машины. В последние годы всё большее распространение находят агрегаты, осуществляющие процесс накопления и дозирования отдельных компонентов рациона кормления животных – бункеры-дозаторы, которые широко применяются при выдаче корнеклубнеплодов и стебельных кормов.

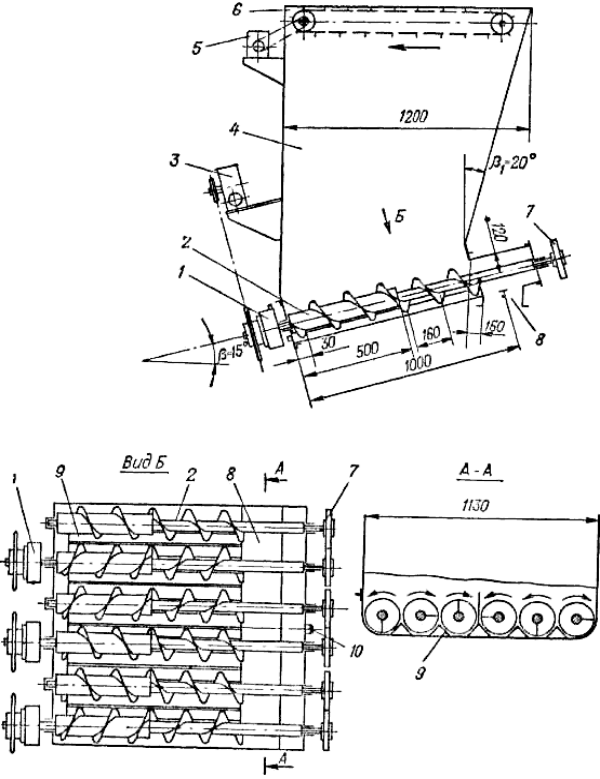

Для дозированной подачи измельчённых корнеплодов в линии приготовления влажных кормосмесей ВНИИживмаш разработан шнековый дозатор сочных кормов ДС-15 (тип I) [22, 28, 40]. Он состоит из цельнометаллического бункера ёмкостью 1,0…1,5 м3 с шестью вращающимися шнеками у основания и цепочно-планчатым разравнивающим транспортёром вверху (рис. 29). Каждый шнек имеет диаметр витка 160 мм при шаге 160 мм и диаметр вала, ступенчато уменьшающийся по направлению к выгрузному отверстию с 90 до 45 мм, что способствует более равномерной выгрузке корнеплодов из бункера. При этом два средних шнека вращаются навстречу друг другу, а две пары крайних – в разные стороны. Привод шнеков осуществляется от электропривода мощностью 3,0 кВт через электромагнитные муфты, установленные на каждой паре шнеков. Валы шнеков соединены между собой зубчатым зацеплением. Производительность дозатора регулируют с помощью включения соответствующего количества шнеков (одна, две, три пары) через электромагнитные муфты. Для установки требуемой подачи предусмотрена шкала-указатель, фиксирующая положение шкивов вариатора.
В процессе подготовки оборудования к работе выполняют тарировку подачи с учётом делений шкалы, которую затем используют в работе при изменении рецепта. Поверочную тарировку выполняют примерно один раз в месяц при изменении вида материала или для технологического контроля. При выполнении технологического процесса измельчённые корнеплоды из мойки-корнерезки загружают в бункер дозатора. Во время загрузки включают верхний транспортёр, который равномерно распределяет массу по всей длине бункера. Для дозированной выдачи открывают заслонку и включают в работу необходимое число шнеков, которые витками перемещают корнеклубнеплоды к выгрузному окну на линию смешивания.
Результаты опытов показали, что неравномерность выдачи измельчённой свёклы наблюдается наименьшей при работе трёх пар дозирующих шнеков и не превышает зоотехнические нормы ±15% [71].
Шнековый дозатор сочных кормов ДС-15 (тип II) представляет собой бункер с расположенными в нижней части тремя горизонтальными винтами-разгрузителями (рис. 30). Подачу материала от 3 до 15 т/ч регулируют, изменяя частоту вращения винтов с помощью клиноремённого
2
1
3
4
5
6

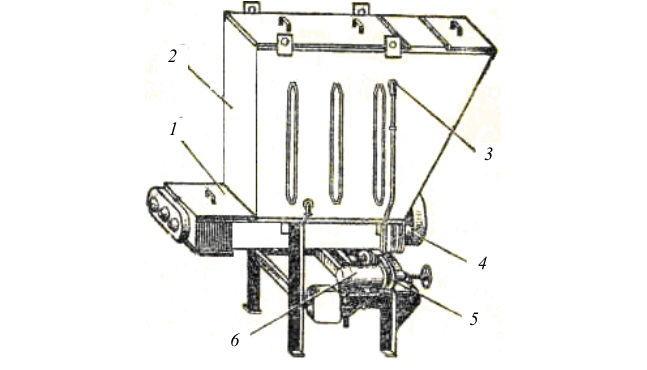

Рис. 30. Шнековый дозатор ДС-15 (тип II): 1 – винтовые конвейеры; 2 – бункер; 3 – датчик уровня; 4 – привод винтовых конвейеров; 5 – клиноремённый вариатор; 6 – электродвигатель (мотор-редуктор)
вариатора. Для установки требуемой подачи предусмотрена шкала-указатель, фиксирующая положение шкивов вариатора. В процессе подготовки оборудования к работе выполняют тарировку подачи с учётом делений шкалы, которую затем используют в работе при изменении рецепта. Проверочную тарировку выполняют примерно один раз в месяц при изменении вида материала или для технологического контроля [22, 28, 40].
Тарировку проводят при наполнении на2 /3 бункера измельчёнными корнеплодами. В работу включают сборный ленточный конвейер, предварительно размеченный на 10...15 отрезков, соответствующих секундной подаче (если скорость ленты 0,8 м/с, то разметка делается через 0,8 м). Затем включают дозатор. При установившемся режиме (определяется визуально, чтобы на размеченные отрезки попадало примерно по 1 кг) дозатор и конвейер останавливают. С размеченных промежутков на ленте выбирают порции материала и взвешивают, определяют среднее значение порции. Это и будет подача (кг/с) на данном делении шкалы (т.е. данной частоте вращения винтов). Опыт проводят до получения средней подачи 4...5 кг/с. При этом следует поддерживать один и тот же уровень материала в бункере. Полученные данные сводят в таблицу или по ним строят тарировочный график для практического пользования.
В КОРК-15А установлен новый дозатор измельчённых корнеплодов , представляющий подбункерную цилиндрическую обечайку с лопа-
