Фактический же расход воздуха составит
Подача вакуумного насоса при одновременной работе 10 доильных аппаратов (с учетом подсосов в трубопроводе и падении подачи насоса)
Такую подачу может обеспечить вакуумная установка УВУ. Затем определяем эквивалентную длину вакуумного трубопровода:
Потери давления на единицу длины (м) трубопровода (табл. 24) рассчитаем по формуле
Зная подачу насоса и потери давления, можно определить и диаметр трубопровода:

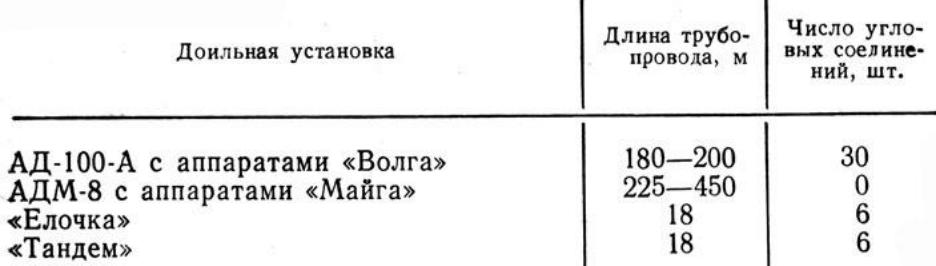

Таблица 24. Показатели вакуумных трубопроводов различных установок
Приложение 3. Организация труда на линейных установках
Кинематика движения доярки (оператора), работающей с двумя или тремя доильными аппаратами, зависит от размещения животных в коровнике (обслуживает один или два ряда животных) и от расположения вакуумных кранов (один кран на одно животное или на два).

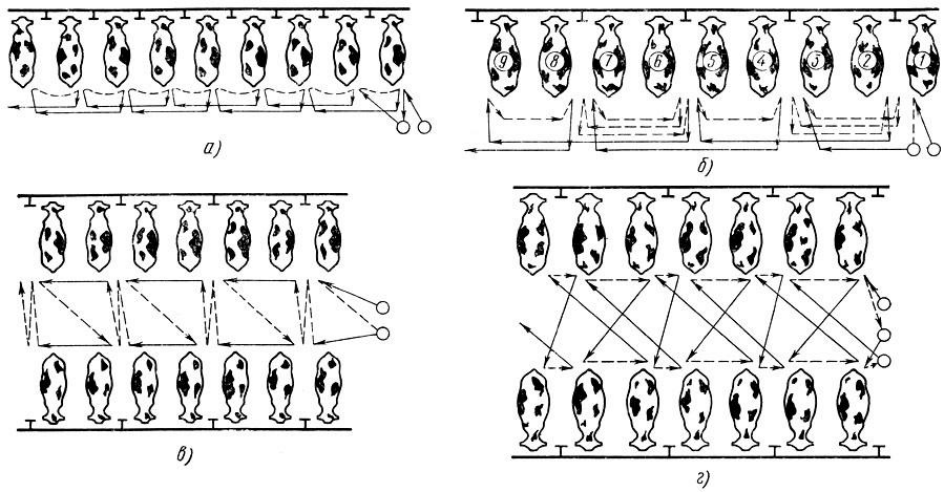

При обслуживании двух аппаратов при доении коров в стойлах можно разработать и проанализировать три практически применимые схемы движения доярки (рис. 89).
На рис. 89, а показана схема работы доярки с двумя доильными аппаратами при обслуживании коров, находящихся в одном ряду стойл (на каждое животное имеется вакуумный кран). Это простая схема требует наименьших затрат времени на переходы (около 30%). Однако необходимо
установить дополнительные вакуумные краны и, кроме того, затрачивать дополнительное время на подключение доильных аппаратов к кранам (для доения каждой коровы нужно подключить аппарат к крану, а в других схемах для доения двух рядом стоящих коров аппарат подключают к крану один раз).
Несмотря на кажущуюся сложность, схема, изображенная на рис. 89, б, довольно проста: каждый доильный аппарат, после того как выдоены две рядом стоящие коровы, переносят к следующей невыдоенной паре. Затраты времени по этой схеме на "холостые" переходы увеличиваются вдвое (табл. 25).

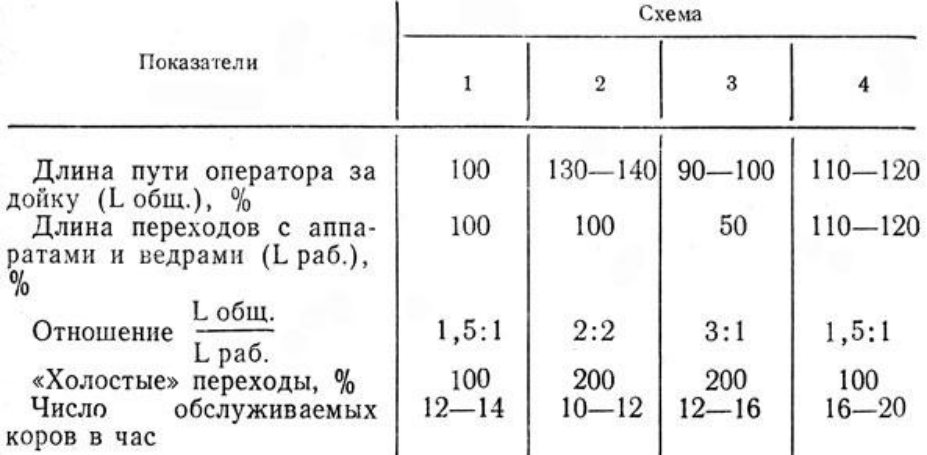

Таблица 25. Сравнение показателей описанных схем движения доярки при доении коров в стойлах
- ( Доярка обслуживает 25 коров, размеры стойл и коровника выбраны по типовым проектам. )
На рис. 89, в изображена схема работы двумя доильными аппаратами при обслуживании коров, находящихся в двух рядах (на два животных один вакуумный кран). Работая по такой схеме, доярка затрачивает наименьшее количество времени для переноски аппаратов и ведер с молоком.
На линейных доильных установках, оборудованных молокопроводами и тремя доильными аппаратами, могут работать высококвалифицированные доярки. Как видно из рис. 89, г, эта схема наиболее сложна, но коэффициент использования рабочего времени при такой. организации труда близок к 1, а производительность его выше, чем при работе по описанным ранее схемам.
Из рис. 89 видно, что как только одна пара коров будет полностью выдоена, аппарат переносят к следующему вакуумному крану, расположенному на этой же стороне стойл (при работе двумя аппаратами) или на противоположной (при работе тремя аппаратами).
