Воздух отсасывается из пульсатора по патрубку 4 постоянного вакуума, каналу А (под верхним клапаном штока), каналу Ж и патрубку 11, а пульсоусилитель сообщается с атмосферой через патрубок 10, камеру Д и отверстие И. Через канал В воздух отсасывается из камеры, находящейся под мембраной 6, благодаря чему в камере создается рабочий вакуум. Интенсивность отсоса воздуха из-под мембраны регулируют конусной иглой 3.
В процессе отсоса воздуха мембрана 6 выгибается вниз, увлекая за собой штоки клапанов 2 и 5. При этом верхний клапан 2 закрывается (клапан 5 отделяет камеру от канала Е), и в каналы Ж, 3 и В проникает атмосферный воздух. Рабочий вакуум создается последовательно в камерах А и Б, патрубке 10 и далее в патрубках пульсоусилителя.
Атмосферный воздух через каналы 3 и В постепенно проникает под мембрану 6, над мембраной создается рабочий вакуум; в результате отсоса воздуха через зазоры в клапанах 2 и 5 мембрана выгибается вверх. Весь процесс повторяется с частотой 50-55 пульсов в минуту.
Пульсоуситель, предназначенный для улучшения отсоса или усиления подачи воздуха одновременно во все доильные аппараты, состоит из двух цилиндров, вставленных один в другой. Внутри малого цилиндра по хорошо обработанной (полированной) поверхности совершает возвратнопоступательное движение золотник 9. Торцы цилиндра закрыты фланцами с патрубками, заканчивающимися трубками.
Полость внешнего цилиндра разделена четырьмя кольцевыми перегородками, которые образуют пять камер. Камера К (в зависимости от положения золотника) сообщается с другими камерами но сверлениям в стенках малого цилиндра.
Через соответствующие камеры пульсатора воздух отсасывается из-под золотника, в результате золотник' перемещается в крайнее правое положение. В это время по патрубку 8 от пульсатора к золотнику подается воздух. Одновременно воздух через золотник 9 поступает в камеру М, затем через сверления проходит в полость цилиндра, далее в патрубок 11 и одну из двух трубок магистрального вакуумного трубопровода.
Находясь в крайнем правом положении, золотник открывает окно камеры К, и в полости малого цилиндра создается вакуум. После того как сработают клапаны пульсатора, через патрубок 4 начинает поступать воздух, а в патрубке 8 создается вакуум. Золотник 9 перемещается в крайнее левое положение, воздух подается в патрубок 10 и отсасывается из патрубка 11. Таким образом, при работе пульсоусилителя в каждой из двух трубок магистрального вакуумного трубопровода попеременно создается вакуум и атмосферное давление.
Пульсоусилитель позволяет изменять продолжительность тактов доильных аппаратов путем изменения суммарного проходного сечения отверстий специальными заглушками. После такой регулировки скорость поступления атмосферного воздуха в камеру М уменьшается, в результате чего сокращается продолжительность сжатия соска.
Впуск воздуха в пульсатор замедляется благодаря калиброванному отверстию, и такт сосания плавно переходит в такт сжатия. Постепенное прекращение сосания, переходящее в массирующее действие сосковой резины, благоприятно влияет на общую скорость доения.
§ 12. Новые доильные аппараты
Модернизированный доильный аппарат "Волга-3". Пульсатор этого аппарата прост по конструкции, надежен в работе и не требует регулировки. Коллектор аппарата, создающий стабильный вакуумный режим под соском, легко промывается, а атмосферный клапан позволяет следить за работой клапанного механизма. Через смотровое устройство на крышке доильного ведра можно наблюдать за молокоотдачей во время доения. Переключатель на шланге переменного вакуума отключает доильные стаканы. Вместо резиновых используются молочные шланги из прозрачных пластмасс.
Техническая характеристика доильного аппарата "Волга-3" такая же, как и доильного аппарата "Волга".
Доильный аппарат с механическим стимулятором молокоотдачи. Стимулятор, состоящий из гофрированной трубки и груза, расположенного под коллектором, приводится в действие от пульсатора переменным вакуумом той же величины и частоты, с которыми работает доильный аппарат. Под действием вакуума гофрированная трубка то сжимается, то разжимается, подталкивая и оттягивая вымя. Этот аппарат очень быстро выдаивает корову.

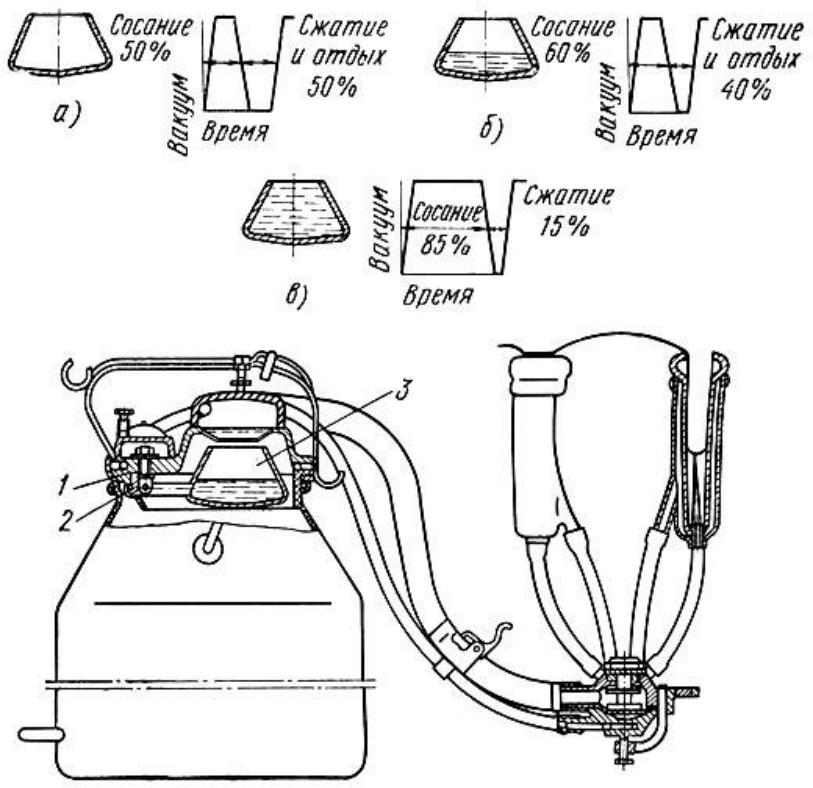

Доильный аппарат "Автомат" (рис. 19). В этом аппарате соотношение тактов зависит от скорости истечения молока из вымени. Аппарат снабжен автоматическим регулятором режима, который представляет собой проточный сосуд (молоколовушку). Молоко, находящееся в сосуде, воздействует на клапаны пульсатора, удлиняя такт сосания и уменьшая число пульсов. Отсасывающая способность аппарата прямо пропорциональна интенсивности молокоотдачи. Чем больше скорость молокоотдачи, тем больше отсасывающая способность, и наоборот.
Автоматический регулятор режима доения предохраняет вымя от неблагоприятного воздействия аппарата при передержке его, стимулирует молокоотдачу, позволяет выдоить корову с максимально возможной скоростью и наиболее полно. Соотношение тактов и число пульсов изменяются пропорционально скорости молокоотдачи.
Контрольные вопросы
- Что такое вакуум? 2. Как работает трехтактный доильный аппарат? 3. Как устроен мембранный пульсатор и коллектор аппарата "Волга"? 4. В чем особенность эксплуатации аппарата "Майга"? 5. Каковы конструктивные особенности аппарата "Импульс"?
Глава IV. Доильные установки
Доильные установки используются для доения коров в стойлах и в специально оборудованных станках.
