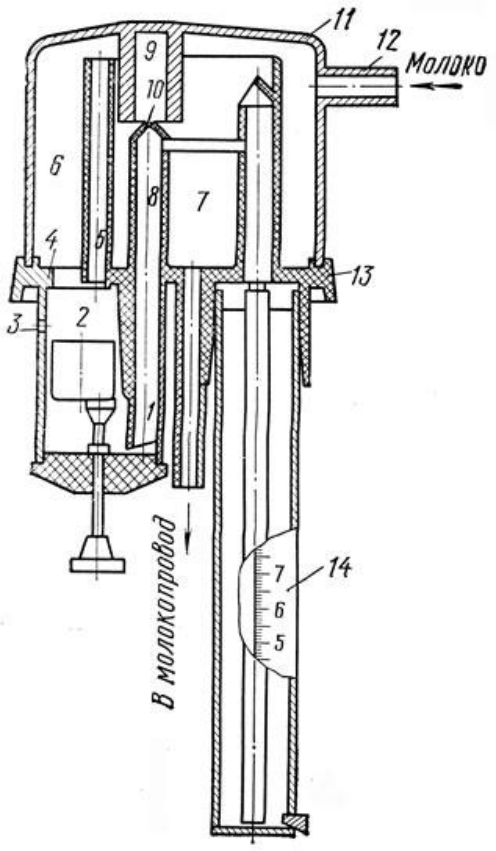

После опорожнения камеры 2 молоко вытесняется из трубки 1. Через эту трубку из камеры 2 распространяется вакуум, и поплавок падает вниз. Молоко из камеры 6 через отверстие 4 снова заполняет камеру 2, и весь процесс повторяется. Уровень молока в мензурке показывает количество выдоенного молока в килограммах. После определения количества молока в нижней части мензурки открывают отверстие и молоко вытесняется через трубку в молокопровод. Чтобы взять пробу молока, мензурку с молоком снимают и на ее место ставят другую. Для удаления остатков молока из камеры 2 рукой прижимают поплавок к отверстию 4.
Счетчик УЗМ-1 промывают в потоке со всем оборудованием доильной установки.
Однако прибор УЗМ-1 не может быть установлен на трехтактных доильных аппаратах, так как в этом случае молоко поступает в молокопровод
неравномерно. Уровень молока под действием пульсирующего вакуума сильно колеблется, поэтому в мерную камеру (особенно при небольшом поступлении) через калиброванное отверстие сливается количество молока, не пропорциональное надою.
Групповой счетчик молока МГБ. Он состоит из двух измерителей объема, двух успокоителей (две цилиндрические емкости) и двухканального цифрового сумматора для регистрации, и снятия показаний. Все эти узлы закрепляют на раме при помощи соединительной аппаратуры, а сумматор присоединяют к электрической сети.

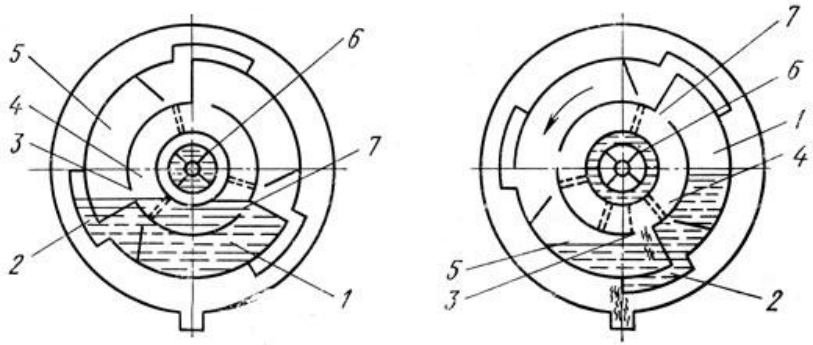

Основной деталью счетчика является измеритель объема барабанного типа, схема работы которого показана на рис. 45. Молоко через входной патрубок 6 поступает во внутренний распределительный цилиндр барабана.
Из цилиндра через щели 3 молоко заполняет камеру 1 (по мере заполнения камеры воздух из нее вытесняется через отверстие 4). При заполнении канала 2 нарушается равновесие барабана (центр тяжести барабана, заполненного молоком, смещается влево), и он поворачивается против часовой стрелки.
Как только кромка 7 распределительного цилиндра при повороте покажется над поверхностью молока, заполнение камеры 1 прекращается, и молоко через канал 2 начинает поступать в камеру 5, которая перемещается на место камеры 1. Молоко из камеры удаляется по молокопроводу.
При вращении барабана специальный магнит, вставленный в его стенку, приводит к срабатыванию магнито-управляемого контакта одного из каналов счетного механизма сумматора. Преобразованные сумматором сигналы фиксируются на показывающем устройстве в виде чисел, определяющих количество молока в литрах.
Для повышения точности счетчика в успокоителе над решеткой с калиброванным отверстием устанавливают лавсановый фильтр, который задерживает слизь и механические примеси.
§ 24. Диафрагменный молочный насос и релизерные установки
Диафрагменный молочный насос. Служит для впуска и перекачивания молока из системы, находящейся под вакуумом, в систему с атмосферным давлением. Насос (рис. 46) состоит из крышек 4 и 6, распорного кольца 5 и узла диафрагм 7, соединенных болтами и шпильками. Крышки насоса и диафрагмы (воздушная 11 и молочная 12) образуют три полости - две воздушные (рабочие) и одну молочную.
Насос приводится в действие от вакуумной системы доильной установки. На крышке насоса установлен блок пульсаторов, преобразующий постоянный вакуум, подведенный к ниппелю 9, в пульсирующий и распределяющий его между рабочими полостями насоса. Если в пространстве между диафрагмами вакуум, то в пространстве между крышкой 6 и диафрагмой 11 должно быть атмосферное давление.
Число пульсов, а следовательно, и частоту возвратно-поступательного движения диафрагм насоса регулируют винтом 10.
Насос работает следующим образом. При включении блока пульсаторов диафрагмы насоса приводятся в движение. Когда они перемещаются вправо, в молочной полости, образованной диафрагмой 12 и крышкой 4 насоса, создается разрежение, молоко поступает в насос, отжимает нижний
