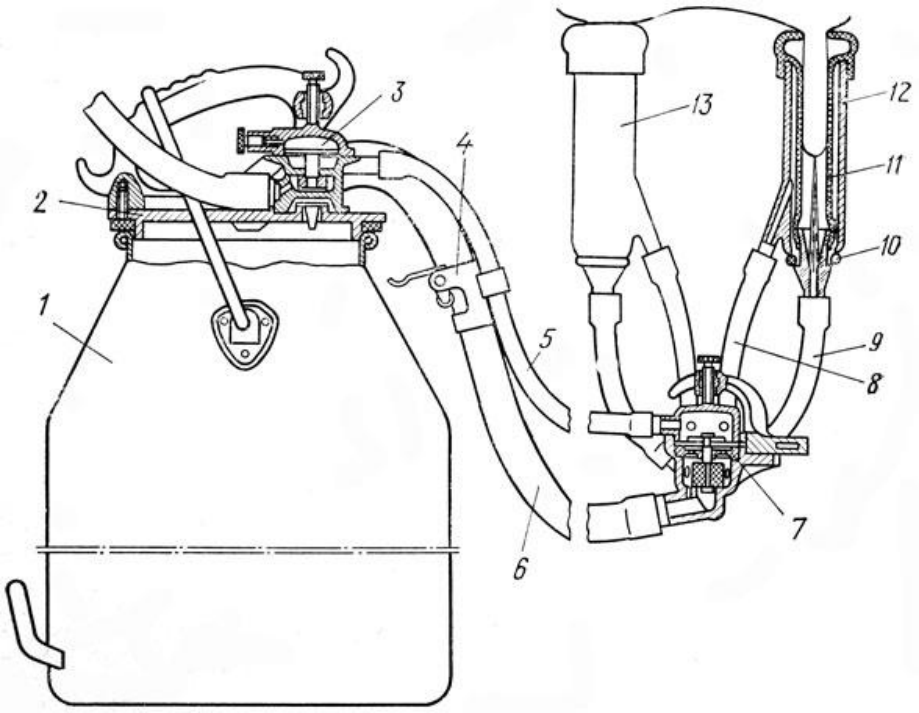

воздушного 5 и молочного 6 шлангов и зажима 4. При доении в переносные ведра в молочный шланг 6 вставляют стеклянную трубку.
Доильный стакан 13 представляет собой алюминиевую гильзу 12 с молочными и вакуумными трубками, во внутрь которой вставлена сосковая резина 11.
Сосковая резина сделана в виде цилиндрического стакана, в верхней части которого имеется специальный присосок, а нижний конец ее соединен с молочной трубкой металлическим кольцом.
Длина новой сосковой резины 155 мм, диаметр ее 23 мм, а у присоска 25 мм. Сосковая резина таких размеров подходит к соскам большинства коров. Для сосков меньших размеров на резину возле присоска надевают кольцо шириной 8-10 мм, отрезанное от нижнего конца выбракованной сосковой резины.
Стаканы хорошо держатся на вымени даже при такте "отдых", так как в присоске всегда сохраняется небольшой вакуум.
Коллектор (см. рис. 8) предназначен для сбора молока во время доения, передачи его по молочному шлангу в ведро или в молокопровод и создания такта "отдых".
От корпуса коллектора отходят четыре патрубка 2 для подсоединения молочных трубок доильных стаканов. Патрубки имеют косые срезы, благодаря которым при случайном спадании стаканов во время работы происходит их автоматическое отключение. В нижней части корпуса коллектора есть еще один патрубок 12 для соединения коллектора с доильным ведром или с патрубком смотрового устройства (при доении в молокопровод).
К корпусу прикреплен кронштейн 9, объединяющий все детали коллектора. Все детали надежно соединены винтом 8. В кронштейне сделано отверстие для подвешивания коллектора вместе со стаканами на время перерывов в работе.
В крышке коллектора пять патрубков 7, по которым передается переменный вакуум от пульсатора в межстенные камеры доильных стаканов. Четыре патрубка крышки соединены резиновыми трубками с соответствующими стаканами, а пятый - с пульсатором.
Направляющая 3 представляет собой съемную перегородку, отделяющую камеру III постоянного атмосферного давления от камеры II переменного вакуума коллектора и служащую для центрирования стержня коллектора. В направляющей сделаны три отверстия для впуска в коллектор атмосферного воздуха при такте "отдых".
Корпус с кронштейном, крышка и направляющая изготовлены из алюминия, а клапан коллектора - из пластмассы. Верхняя часть 10 клапана является стержнем, а нижняя часть 11 выполняет роль верхнего и нижнего клапанов. Нормальный ход клапана коллектоpa при перемещении стержня в направляющей составляет 3 мм.
Мембрана 4 перемещается вместе со стержнем и клапаном. На стержень, расположенный над мембраной, надета резиновая шайба 14. Она плотно охватывает шейку стержня, надежно удерживая мембрану на стержне и обеспечивая герметичность между камерой атмосферного давления III и камерой переменного вакуума II. Толщина мембраны коллектора 2-3 мм, диаметр ее должен быть не более 48 мм.
При сборке коллектора особое внимание обращают на то, как установлена мембрана 4 и направляющая 3 в корпусе.
Во время работы аппарата при такте "отдых" под сосками сохраняется небольшой вакуум (10,6-13,3 кПа), а в межстенном пространстве давление равно атмосферному. Резина слегка сжимает сосок и стаканы лучше
удерживаются на вымени. Этот вакуум сохраняется благодаря отверстию 13, соединяющему I и II камеры коллектора.

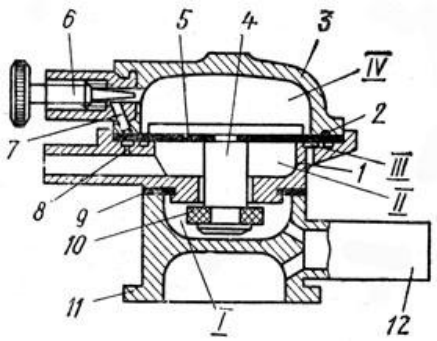

Категорически запрещается переделывать коллектор трехтактного доильного аппарата на двухтактный режим работы: в переделанном коллекторе нет подсоса воздуха (как в двухтактном аппарате), поэтому он работает очень жестко, причиняя коровам боль. Пульсатор в отличие от предыдущих трехтактных аппаратов более простой и надежный. Он состоит из корпуса 1 (рис. 10), крышки 3, стержня 4 с шайбой, мебраны 5, клапана (кольца) 10, регулировочного устройства 6. Камера постоянного вакуума перенесена в подставку, в нижней части которой находится камера обратного клапана. Обе камеры имеют общий патрубок 12 и соединены магистральным шлангом с вакуумным трубопроводом. В пульсаторе этого аппарата роль клапана выполняет резиновое кольцо 10, надеваемое на стержень пульсатора.
В середине корпуса пульсатора расположена камера переменного вакуума II. Диаметр верхней части этой камеры значительно больше, чем нижней. При работе пульсатора камера II периодически открывается и закрывается сверху мембраной 5 клапана, а снизу - резиновым кольцом.
Вокруг камеры II находится кольцевая камера постоянного атмосферного давления III с шестью отверстиями. В корпусе пульсатора сделана кольцевая выточка 2, сообщающаяся с отверстием 8 патрубка переменного вакуума. Одновременно выточка 2 через отверстие в мембране, кольцевую выточку в крышке пульсатора и отверстие 7 сообщается с камерой IV переменного вакуума. Число пульсов доильного аппарата поддерживается в оптимальных пределах регулировочным винтом, находящимся на крышке пульсатора.
