§ 10. Доильный аппарат "Стимул"

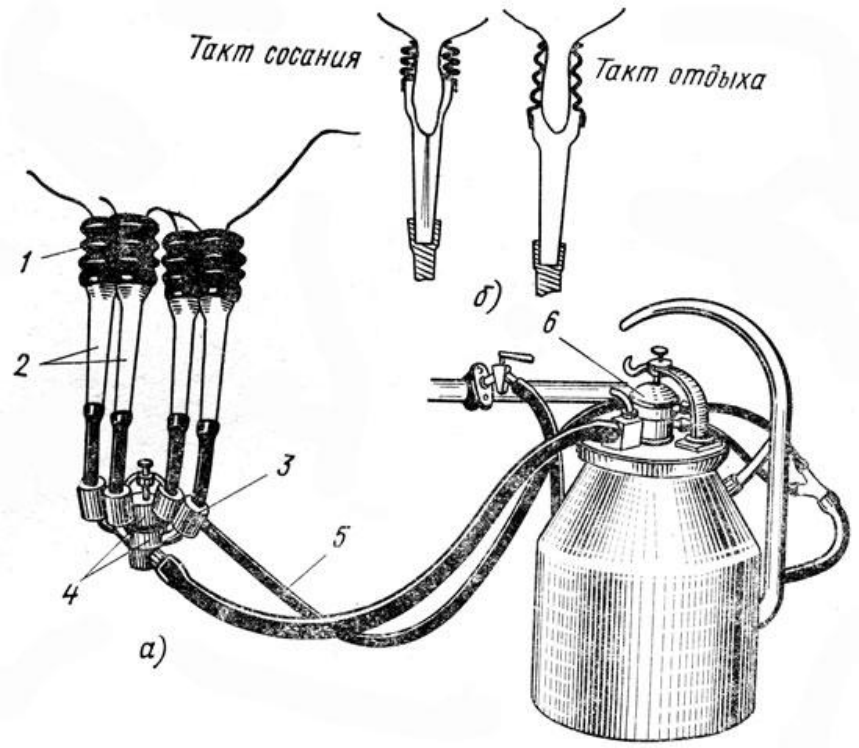

Доильный аппарат "Стимул" (рис. 17) с однокамерными стаканами, разработанный на базе трехтактного доильного аппарата, работает по двухтактному режиму, принципиально отличающемуся от режимов других двухтактных аппаратов. Соотношение тактов сосания и отдыха 2 : 1.
Прозрачные однокамерные доильные стаканы изготовлены в форме конуса, благодаря чему кончик соска массируется, периодически соприкасаясь со стенками стакана. Кроме того, такая конструкция стакана предохраняет сосок от действия вакуума. Однокамерные стаканы снабжены гофрированными присосками из жесткой упругой резины. Во время доения присосок стакана сжимается и разжимается, массируя вымя. Для утяжеления стаканов на молочные трубки надевают грузы.
На крышке коллектора имеется только один патрубок, связывающий коллектор с камерой пульсатора.
Взаимодействие коллектора и пульсатора в аппарате "Стимул" происходит так же, как и в аппарате "Волга".
Во время такта сосания в доильном стакане образуется вакуум, и гофрированный присосок, сжимаясь, подталкивает вымя. Сосок, втягиваясь в конусную часть гильзы, препятствует созданию вакуума в верхней части стакана.
Вакуум действует только на кончик соска: сосковое отверстие открывается и из него вытекает молоко. Затем в доильный стакан подается воздух и истечение молока прекращается, гофрированный присосок разжимается, и конец соска выходит из конусной части стакана. Наступает такт отдыха, при котором восстанавливается нарушенное во время такта сосания кровообращение в соске.
Все детали аппарата, кроме доильного стакана U крышки коллектора, взаимозаменяемы с деталями аппарата "Волга".
Преимущество аппарата "Стимул" заключается в том, что в нем вместо сосковой резины имеется гофрированный присосок, который служит 6-8 месяцев. Этот аппарат хорошо и быстро выдаивает коров, не требуя, как правило, ручного додаивания.
Аппарат "Стимул" можно применять при доении как в стойлах, так и на площадках.
Рабочий вакуум аппарата 44-53 кПа (330-400 мм рт. ст.), число пульсов 6080 в минуту.
§ 11. Доильный аппарат "Импульс"

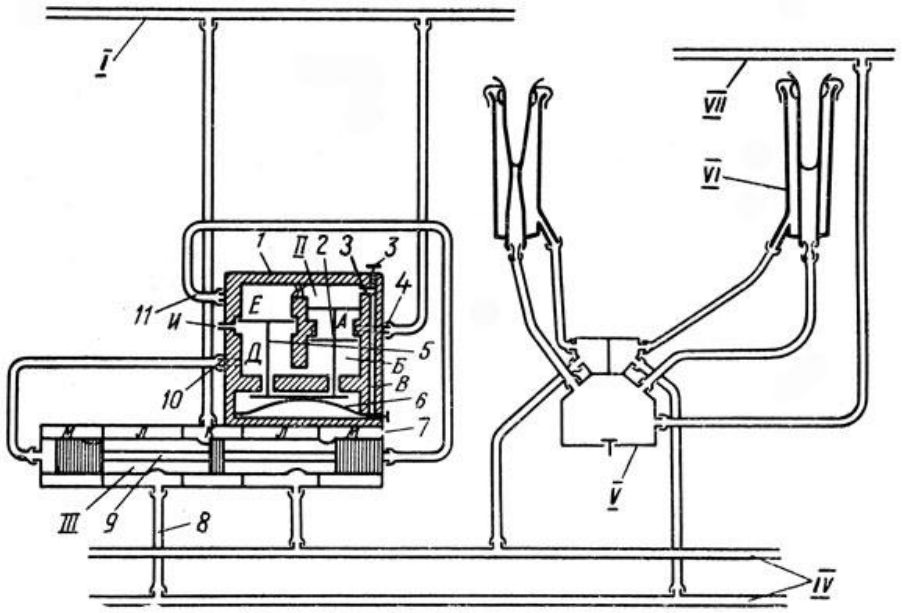

Доильный аппарат "Импульс" (рис. 18), используемый на установках, поступающих из ГДР, двухтактный, переменного действия: в передних стаканах происходит такт сжатия, в задних - такт сосания, и наоборот.
Аппарат состоит из четырех доильных стаканов, коллектора, молочного шланга и двойного шланга переменного вакуума. Вакуумная система установки оборудована одним пульсатором с пульсоусилителем.
Доильный стакан представляет собой латунную никелированную гильзу с сосковой резиной и прозрачным переходником (смотровым устройством).
В коллекторе аппарата имеются две камеры - постоянного и переменного вакуума. Камера постоянного вакуума расположена в корпусе коллектора, а переменного - в алюминиевом распределителе, прикрепленном к корпусу шпилькой и гайкой. В корпусе коллектора установлен латунный кран.
Пластмассовый молочный шланг одним концом надет на молочный патрубок коллектора, а другим - на патрубок молокопровода. Концы двойного шланга переменного вакуума присоединены к двум патруокам коллектора и штуцерам двух магистральных вакуум-проводов переменного вакуума.
Центральный пульсатор с пульсоусилителем может обслуживать восемь доильных аппаратов.
