Клапан 10 (см. рис. 11) коллектора обеспечивает непрерывный подсос воздуха при нормальной величине рабочего вакуума. Этот воздух во время интенсивного поступления молока из стаканов влияет на скорость прохождения молока через патрубок 11 по шлангу в ведро.
Если забилось отверстие для впуска воздуха и он не попадает в коллектор, когда из вымени течет молоко, то коллектор, молочные трубки и молочный шланг заполняются молоком. В этом случае при доении в молокопривод, который расположен на высоте 1-1,5 м, падение рабочего вакуума подсосками составит 9,3-13,3 кПа (70-100 мм рт. ст.), что недопустимо. При наличии отверстия в коллекторе воздух смешивается с молоком, скорость потока молока увеличивается, вакуум под соском снижается незначительно (в пределах нормы), что улучшает режим доения.
Коллектор доильного аппарата соединен с крышкой доильного ведра и пульсатором двумя шлангами: переменного вакуума и молочным.
Корпус 2 коллектора с молочными патрубками изготовлен из пластмассы, а массивный распределитель вакуума 5 - из нержавеющей стали. В дно корпуса 2 вставлен автоматический клапан 4, на шток которого с наружной стороны надета специальная резиновая шайба 1. Когда доильный аппарат подключен к вакуумному трубопроводу, клапан под действием вакуума плотно прижимается к корпусу коллектора и перекрывает канал молочного патрубка, соединенного шлангом с доильным ведром или с молокопроводом. Перед тем как надеть стаканы на соски вымени, доярка (мастер машинного доения) нажимает на шайбу 1 и поднимает клапан 4, благодаря чему воздух отсасывается из коллектора и под сосками создается рабочий вакуум. Во время работы аппарата клапан 4 остается в открытом положении, так как под действием атмосферного давления шайба 1 прижимается к корпусу 2.
При случайном спадании аппарата с сосков вымени давление в коллекторе повышается, клапан опускается и перекрывает молочный патрубок, предохраняя молоко в доильном ведре или молокопроводе от загрязнения. Доярка (мастер машинного доения), снимая доильный аппарат, тянет за шайбу, клапан 4 опускается и перекрывает канал молочного патрубка. Давление в коллекторе повышается, и аппарат легко снимается с сосков.
В нижней кольцевой кромке корпуса коллектора (к этой кромке во время доения прижимается шайба) имеется проточка, через которую в аппарат постоянно по* ступает воздух. Во время интенсивного поступления молока из сосков этот воздух увеличивает скорость эвакуации молока из коллектора, улучшая режим доения и поддерживая рабочий вакуум под сосками в пределах нормы.
Во время промывки доильного аппарата концы резиновой шайбы загибают и надевают на кольцевую кромку корпуса коллектора, чтобы предотвратить опускание клапана. Прилив, сделанный на корпусе снизу, предохраняет
коллектор от грязи при случайном падении аппарата во время дойки, а шток клапана - от повреждений.

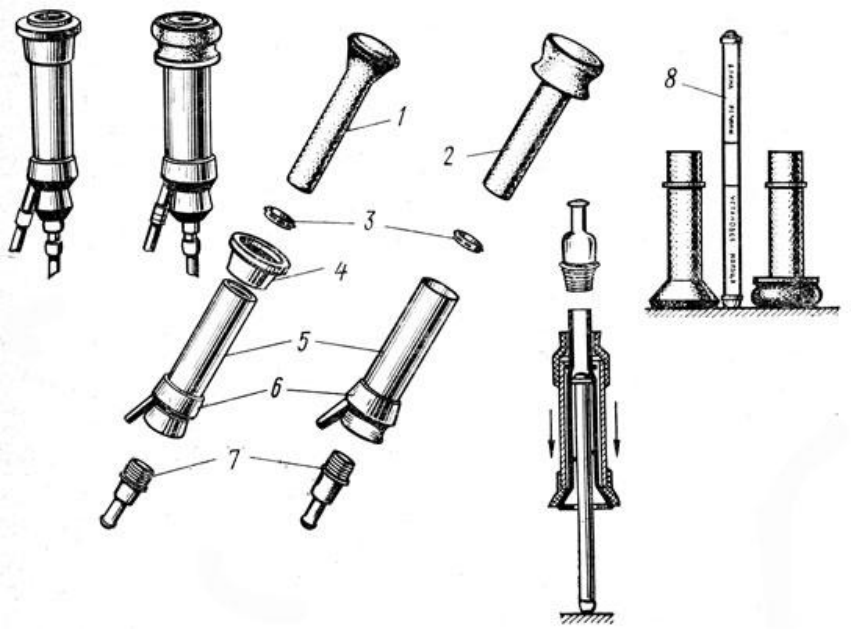

Доильный стакан аппарата (рис. 15) состоит из гильзы, верхней и нижней головок, сосковой резины и смотрового конуса. Для сборки стакана применяется монтажный стержень.
Конструкция стакана позволяет применять все типы сосковой резины отечественного производства. Чтобы установить сосковую резину с аппарата "Волга", следует снять верхнюю головку с гильзы стакана и при помощи монтажного стержня установить сосковую резину. Перед сборкой сосковую резину измеряют и при необходимости подрезают до нормальной длины по отметке "длина резины" на стержне. Затем на резину надевают и устанавливают по отметке "установка кольца" монтажное кольцо, после чего проводят сборку.
Смотровой конус в стакане позволяет наблюдать за процессом доения.
§ 9. Доильный аппарат АДУ-1
Унифицированный доильный аппарат АДУ-1 состоит из двухкамерных доильных стаканов, сменного коллектора (он может быть двухтактным или трехтактным) и пневматического мембранного пульсатора.

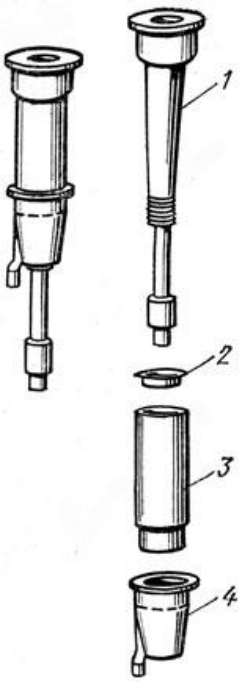

Доильный стакан аппарата изготавливают в двух модификациях. Переходная модель состоит из металлического стакана (рис. 16), кольца 2, пластмассовой головки 4 с патрубками и сосковой резины 1.
Сосковая резина отлита вместе с молочным шлангом, в нижней части резины имеются три кольцевых буртика, которые предназначены для натяжения резины и фиксации ее в стакане. Новую сосковую резину устанавливают на первый снизу буртик, по мере ослабления ее переставляют на второй буртик, а затем на третий. Резину, проработавшую месяц, снимают, обезжиривают и кладут на "отдых" (также на месяц).
Сменный двухтактный коллектор представляет собой модификацию коллектора аппарата "Майга". В молочном патрубке коллектора имеется специальная выемка, куда входит клапан при отключении аппарата.
Пульсатор аппарата мембранный, работает он так же, как и пульсатор аппарата "Майга", однако имеет некоторые конструктивные отличия: закрывается двумя крышками, навинчивающимися на корпус, к корпусу (сбоку) крепится очиститель воздуха и др.
