Работу пульсатора можно изучить по рис. 6, а и б. Атмосферный воздух в камеру IV пульсатора поступает через канал 11. Давление в камере IV и в пространстве, объединяющем камеры II и III, постепенно выравнивается. Если во время такта сжатия силы, действующие на мембрану, были направлены вверх (в камере IV был вакуум, а в камере III - атмосферное давление), то к концу такта отдыха силы, действующие на мембрану, выравниваются. В это время в камерах II, III и IV пульсатора давление равно атмосферному. Под действием собственной массы и вакуума в камере I клапан пульсатора с мембраной опускается, в результате нарушается равновесие сил, действующих в коллекторе, и его клапан поднимается.
Устройство доильных аппаратов. Аппараты состоят из трех основных узлов: пульсатора, коллектора и доильных стаканов.

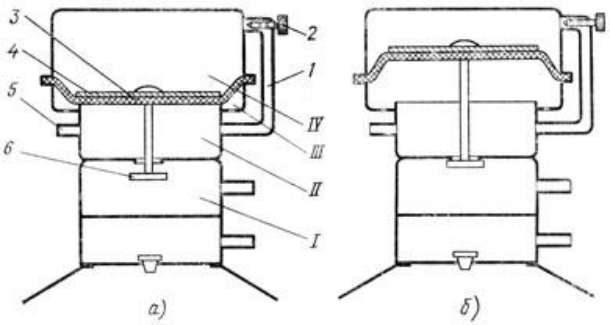

В пульсаторе, предназначенном для преобразования постоянного вакуума, создаваемого вакуумным насосом доильной машины, в переменный, необходимый для последовательного выполнения тактов, имеются четыре камеры (рис. 7): постоянного I и переменного II вакуума (периодически соединяющуюся то с камерой I, то с атмосферой), постоянного III давления и переменного IV вакуума.
Обе камеры II и IV переменного вакуума соединены между собой узким каналом I, сечение которого можно изменять регулировочным винтом 2. Камера IV отделена от камер II и III резиновой мембраной 3, а камера II от камеры I - клапаном. Мембрана с шайбой 4 и клапаном жестко закреплены на одном стержне.
Чтобы мембранный пульсатор работал автоматически, площадь мембраны должна быть больше площади верхнего сечения камеры II, которая, в свою очередь, должна быть больше площади нижнего сечения этой же камеры, закрываемого клапаном 6.

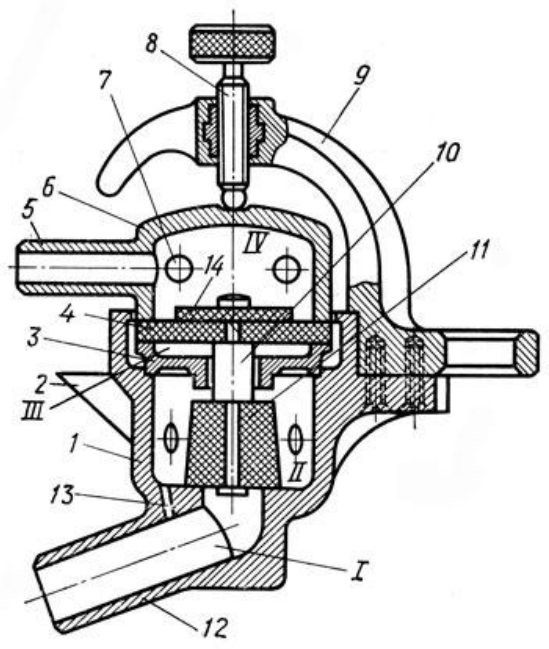

Коллектор (рис. 8), в котором собирается молоко, выдаиваемое стаканами, состоит из четырех камер: постоянного I (патрубок для молочной трубки, соединенной с доильным ведром) и переменного II вакуума, атмосферного давления III и переменного вакуума IV, соединенная с камерой II пульсатора воздушным шлангом. Камера IV сообщается с межстенными, а камера II - с подсосковыми пространствами доильных стаканов.
Камера IV отделена от всех камер коллектора резиновой мембраной 4, а камера II попеременно отделяется от камер I и III нижней или верхней плоскостью резинового клапана 11. Клапан 11 и мембрана 4 жестко закреплены на одном стержне, диаметр мембраны 40 мм, диаметр нижней плоскости клапана 22 мм.
Доильные стаканы, осуществляющие выдаивание (высасывание) молока, соединены шлангами с коллектором.
§ 7. Доильный аппарат "Волга"
Доильный аппарат "Волга" состоит из четырех стаканов с резиновыми трубками, коллектора 7 (рис. 9), пульсатора 3, ведра 1 с крышкой 2,
воздушного 5 и молочного 6 шлангов и зажима 4. При доении в переносные ведра в молочный шланг 6 вставляют стеклянную трубку.
Доильный стакан 13 представляет собой алюминиевую гильзу 12 с молочными и вакуумными трубками, во внутрь которой вставлена сосковая резина 11.
Сосковая резина сделана в виде цилиндрического стакана, в верхней части которого имеется специальный присосок, а нижний конец ее соединен с молочной трубкой металлическим кольцом.
Длина новой сосковой резины 155 мм, диаметр ее 23 мм, а у присоска 25 мм. Сосковая резина таких размеров подходит к соскам большинства коров. Для сосков меньших размеров на резину возле присоска надевают кольцо шириной 8-10 мм, отрезанное от нижнего конца выбракованной сосковой резины.
Стаканы хорошо держатся на вымени даже при такте "отдых", так как в присоске всегда сохраняется небольшой вакуум.
