Таблица 3. Краткая характеристика доильных установок
Крышка доильного ведра герметически закрывает его, обеспечивая вакуум в нем и в камерах постоянного вакуума пульсатора и коллектора. На крышке доильного аппарата имеются пульсатор, молочный патрубок, клапан для впуска воздуха в ведро и специальная ручка, выполненная в виде гребенки.
При помощи гребенки дужка плотно прижимает крышку к горловине ведра. Это предохраняет крышку с навешенными на нее доильными стаканами от спадания при переноске аппарата.
Гребенка имеет два крючка, на один из которых подвешивают аппарат за кронштейн коллектора, а при помощи другого можно легко перелить молоко из доильного ведра в бидон.
На камере обратного клапана установлен пульсатор. Во время работы аппарата воздух откачивается из пульсатора и доильного ведра. При этом обратный клапан поднимается и свободно пропускает воздух. В случае снижения вакуума в трубопроводе обратный клапан опускается в гнездо и не пропускает воздух из трубопровода в ведро, предохраняя молоко от загрязнения. Эта функция клапана особенно важна при спадании магистрального вакуумного шланга с крана трубопровода.
Герметичность ведра обеспечивается резиновой прокладкой, установленной между крышкой и ведром.
Доильное ведро аппарата, вмещающее 20 л молока, имеет специальную скобу для переноски. Если аппарат используется на доильной площадке, пульсатор закрепляют на вакуум-проводе.
Для отключения доильных стаканов от ведра на молочном шланге аппарата установлен специальный зажим.
§ 8. Доильный аппарат ДА-2М "Майга"

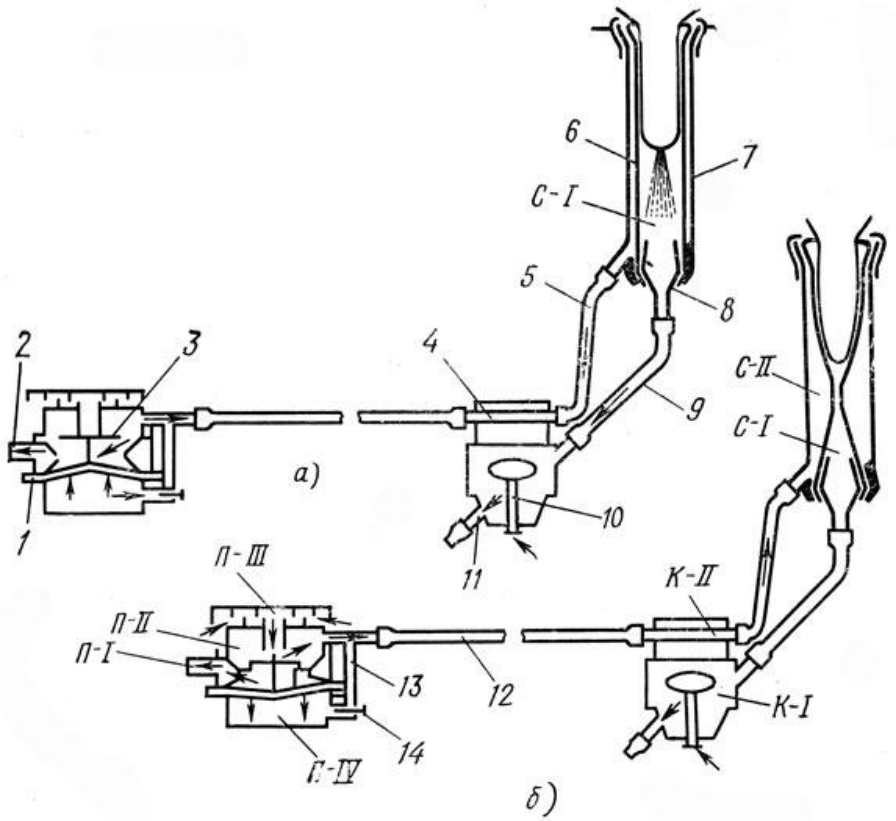

Доильный аппарат ДА-2М "Майга" работает по двухтактному циклу с подсосом воздуха в камеру коллектора, совершая от 80 до 100 пульсов в минуту (рис. 11). Он состоит из пульсатора, коллектора, доильных стаканов, молочных и вакуумных резиновых трубок и доильного ведра с крышкой (рис. 12).
Пульсатор аппарата мембранного типа, четырехкамерный. Все детали его пластмассовые, клапан "плавающий" (не соединен с мембраной), корпус снабжен специальным воздушным фильтром, предохраняющим пульсатор от пыли. Устройство пульсатора показано на рис. 13.
