крюк на раме устанавливают так, чтобы было удобно захватить бидон, после чего затягивают гайки.

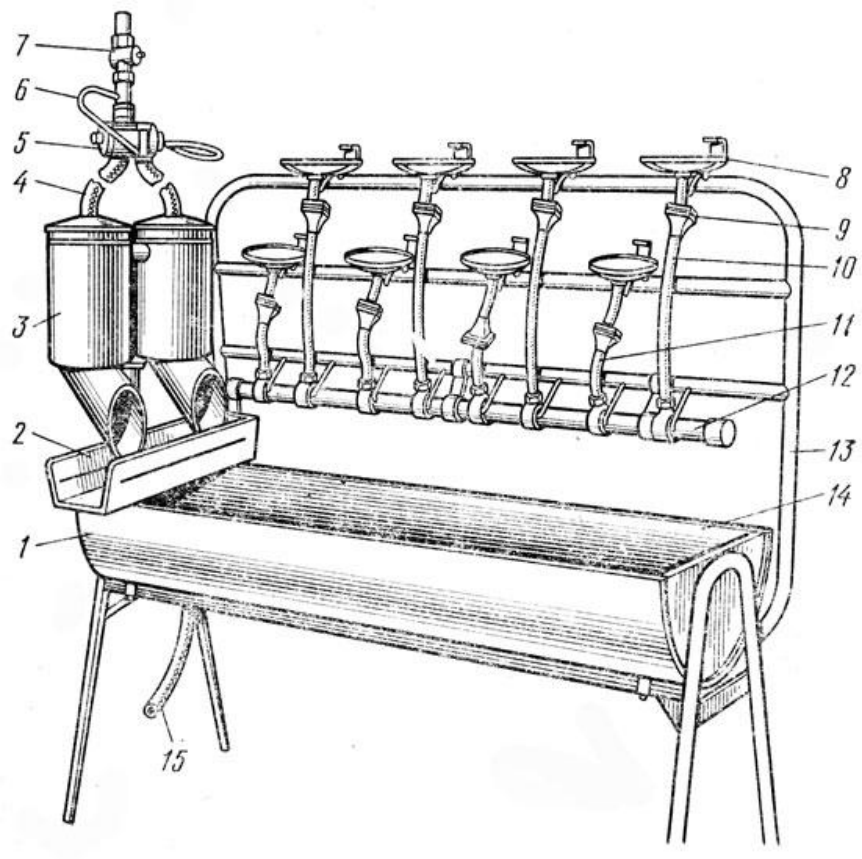

В моечном отделении размещены установка для промывки и дезинфекции доильных аппаратов (рис. 22) и шкаф для запасных частей.
Для промывки доильные аппараты подвешивают за коллекторы к кронштейну трубы 12, а стаканы опускают в ванну, заполненную моющей жидкостью. Крышки доильных ведер устанавливают на воронки 8 и прижимают дужками, а концы магистральных шлангов подсоединяют к заглушкам, расположенным с нижней стороны воронок. Затем открывают кран 7. Воздух по вакуум-проводу отсасывается через пульсатор и пульсоусилитель 5 попеременно из бачков опорожнителя 3.
Опорожнитель соединен рукавом с коллекторной трубой 12. Пульсатор, перемещая поршень пульсоусилителя в крайние положения, создает в нем то вакуум, то атмосферное давление. Благодаря этому и в бачках опорожнителя поочередно создается то вакуум, то атмосферное давление.
При промывке моющая жидкость засасывается в крышки доильных аппаратов, воронку, коллекторную трубу и поступает в тот бачок опорожнителя, который в данный момент находится под вакуумом.
В это время из второго бачка опорожнителя, находящегося под атмосферным давлением, моющая жидкость выливается в ванну. После перемещения поршня моющая жидкость поступает во второй бачок опорожнителя, а из первого она сливается в ванну. Таким образом происходит непрерывная циркуляционная промывка доильных аппаратов.
Во время промывки аппарата обратный клапан приподнят, вследствие чего пульсатор, коллектор и сосковая резина работают, как при дойке; одновременно промываются и камеры пульсатора.
Техническая характеристика установки приведена в табл. 4.
§ 14. Доильный агрегат АДМ-8

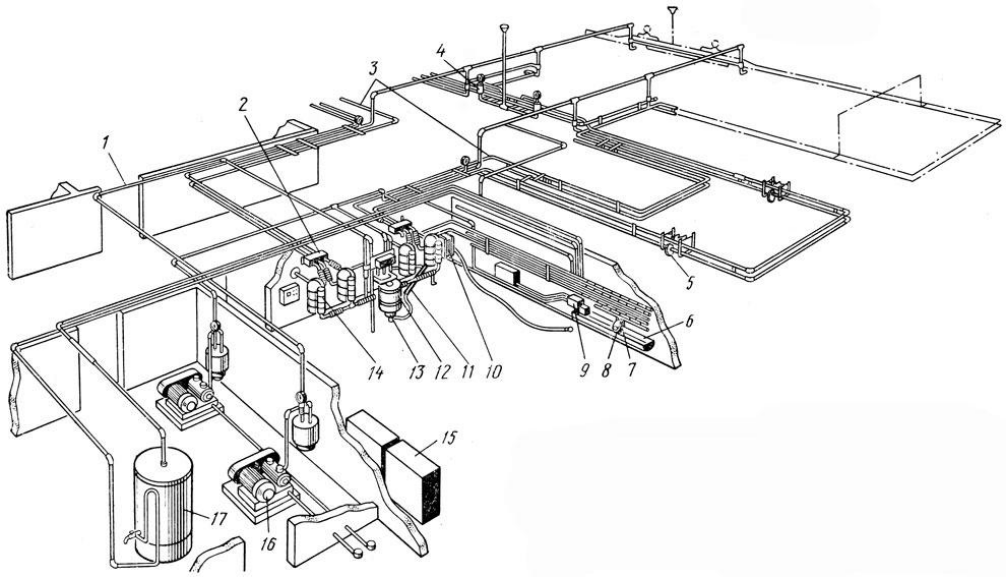

Доильный агрегат АДМ-8 (рис. 23), предназначенный для машинного доения коров в стойлах, создан в результате усовершенствования установки "Даугава". Молоко транспортируется по стеклянному молокопроводу через охладитель и фильтр в цистерну. Агрегат снабжен доильными ведрами для определения надоев и отбора проб молока от каждой коровы во время контрольных доек, устройством для циркуляционной промывки доильных аппаратов и молочной линии, источником теплой воды, оборудованием для первичной обработки молока и танками для его хранения, счетчиком группового надоя молока и устройством, поднимающим молокопровод над кормовыми проходами для проезда кормораздатчика типа КТУ и опускания молокопровода в горизонтальное положение при доении. Подъем ветвей осуществляется специальной пружиной, а опускание - пневматической камерой (в ней при работе установки создается вакуум, благодаря чему ее стенки, на которых крепятся ветви вакуумного трубопровода, смыкаются).
