§ 14. Доильный агрегат АДМ-8
Доильный агрегат АДМ-8 (рис. 23), предназначенный для машинного доения коров в стойлах, создан в результате усовершенствования установки "Даугава". Молоко транспортируется по стеклянному молокопроводу через охладитель и фильтр в цистерну. Агрегат снабжен доильными ведрами для определения надоев и отбора проб молока от каждой коровы во время контрольных доек, устройством для циркуляционной промывки доильных аппаратов и молочной линии, источником теплой воды, оборудованием для первичной обработки молока и танками для его хранения, счетчиком группового надоя молока и устройством, поднимающим молокопровод над кормовыми проходами для проезда кормораздатчика типа КТУ и опускания молокопровода в горизонтальное положение при доении. Подъем ветвей осуществляется специальной пружиной, а опускание - пневматической камерой (в ней при работе установки создается вакуум, благодаря чему ее стенки, на которых крепятся ветви вакуумного трубопровода, смыкаются).
Доильные аппараты подключают к молоко-проводу и вакуум-проводу с помощью совмещенных кранов. После доения вся система промывается автоматическим унифицированным устройством.
В результате усовершенствования установки повысилась надежность молокопровода и упростилось его обслуживание.

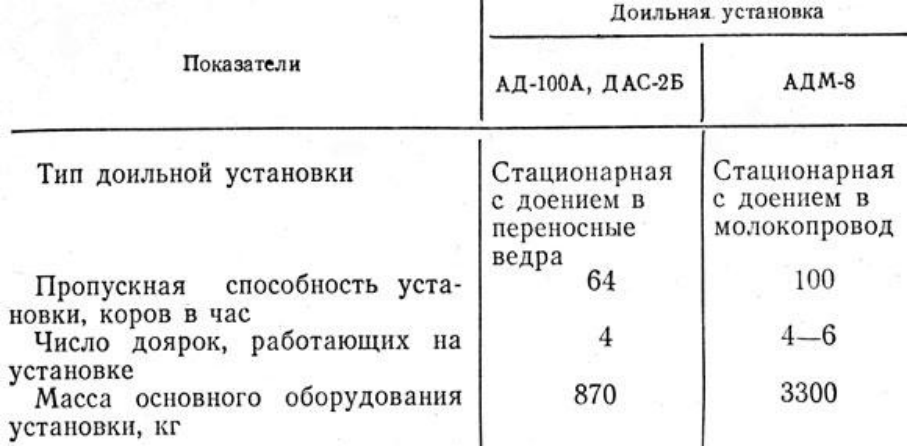

Таблица 4. Техническая характеристика линейных доильных установок
Несмотря на значительные усовершенствования агрегата АДМ-8, в некоторых хозяйствах резко увеличивается число животных, болеющих маститом, из-за значительного колебания вакуума в доильных аппаратах

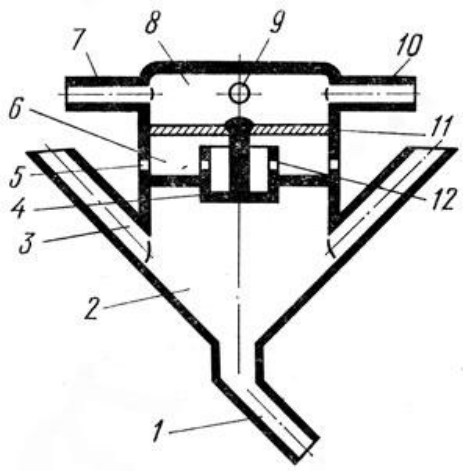

Для быстрого восстановления вакуума в подсосковой камере доильного стакана и полного удаления молока из аппарата разработан новый коллектор. Он состоит из корпуса с камерой 2 (рис. 24), патрубка 1, крышки с камерой 8 переменного вакуума и мембраны 11, зажатой между корпусом и крышкой. Между мембраной и корпусом образуется камера 6 атмосферного давления, которая через отверстия 5 соединена с атмосферой, а через отверстия 12 - с камерой 2 при открытом положении клапана 4.
Во время работы коллектора в камере 8 создается вакуум, мембрана 11 поднимается вместе с клапаном 4 и подсос воздуха в молочную камеру коллектора прекращается. Выдаиваемое молоко из доильных стаканов по молочным патрубкам 3 стекает в камеру 2 коллектора и поступает в доильное ведро или молокопровод. Затем в камеру 9 из пульсатора проникает воздух, который по патрубкам 7 переменного вакуума попадает в межстенные камеры доильных стаканов. Происходит такт сжатия. Так как давление над мембраной и по д ней выравнивается, то клапан 4 опускается. При нижнем положении клапана 4 в камеру засасывается воздух, который проталкивает молоко по шлангу в молоко- провод. Воздух, попадая в подсосковые камеры доильных стаканов, уменьшает рабочий вакуум, что способствует лучшему отдыху сосков. К началу следующего такта подсос воздуха прекращается, и под соском создается вакуум, как и в молокопроводе.
Исследования показали, что аппараты "Майга" с новым коллектором целесообразно использовать при одинаковом вакууме в молокопроводе и вакуум-проводе, равном 40 кПа (300 мм рт. ст.). Такое усовершенствование доильной установки позволило резко снизить заболеваемость коров маститом.
Для коллектора аппарата АДМ-8 могут быть использованы корпус, мембрана, резиновая шайба и капроновый клапан от коллектора доильного аппарата "Волга". Крышку коллектора и направляющую изготовляют заново из нержавеющей стали, клапан укорачивают вдвое.
