Новая сосковая резина имеет разные физико-механические свойства, поэтому при проверке ее комплектуют в группы по одинаковому удлинению при действии нагрузки 60 Н (6 кгс, табл. 17).

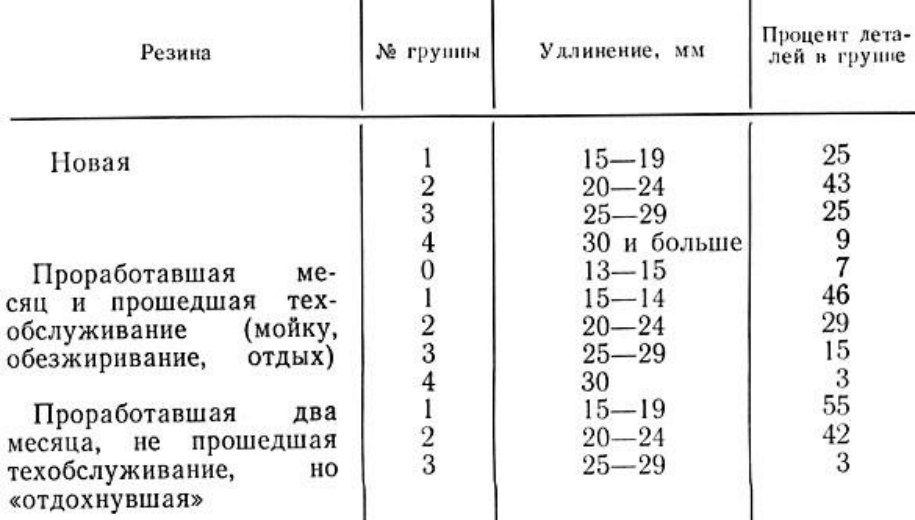

Таблица 17. Удлинение сосковой резины из нитрильного каучука при нагрузке 60
В одном доильном аппарате должна работать резина, одинаково воздействующая на соски, иначе скорость извлечения молока из всех четвертей вымени будет различной.

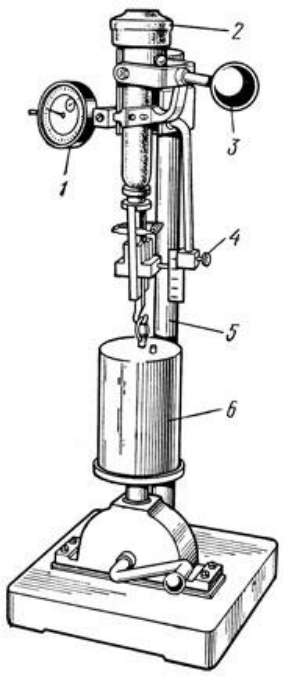

Однако прибором КИ-4273 довольно трудно фиксировать длину резины, так как за 10 с резина, находящаяся под нагрузкой 60 Н (6 кгс), удлиняется на 2-6 мм, что не позволяет точно установить границы между отдельными соседними группами при комплектовании, и резина 1-й группы может перейти во 2-ю, а 2-й группы - в 3-ю и т. д.
Из-за неточностей при сборке сосковой резины монтажное соединительное кольцо можно установить на разном расстоянии от конца детали (от 1-6 мм). В этом случае детали одной группы, поставленные в один доильный аппарат, могут иметь разное натяжение.
Правильно подобрать сосковую резину в доильный аппарат можно следующим образом. Сосковую резину в сборе с молочной трубкой подвергают удлинению на специальном устройстве, установленном на монтажном столе для проверки сосковой резины; резину растягивают точно на длину установки в доильном стакане. Основным контрольным показателем служит сила натяжения резины в доильном стакане.

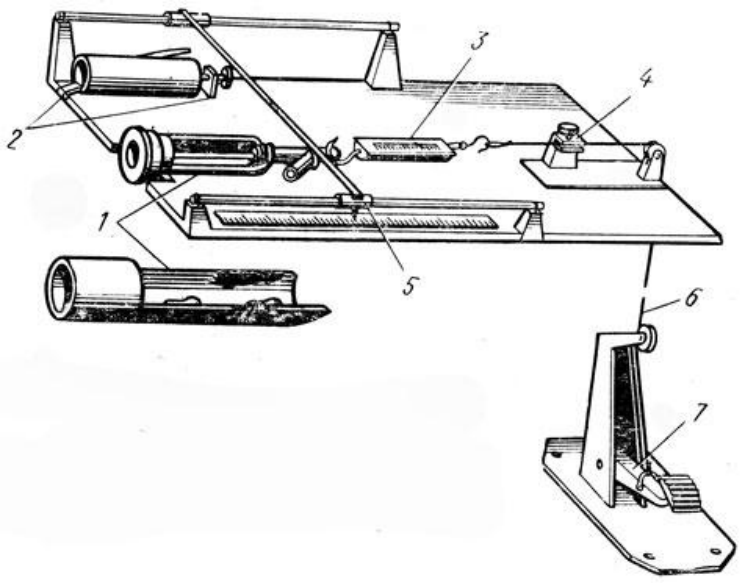

Устройство (рис. 77) состоит из обрезанной гильзы 1, двух линеек, зажимов для установки доильного стакана, динамометра и трособлочной системы.
На обрезанную гильзу 1 надевают сосковую резину в сборе с молочной трубкой и вставляют в устройство. В зажимы 2 устанавливают гильзу, в которую потом вставляют проверяемую резину. Передвижной указатель 5 ставят в положение, регистрирующее длину гильзы; к молочной трубке подсоединяют динамометр 3 с тросом 6 и растягивают резину до совпадения буртика молочной трубки с указателем 5. Фиксатором 4 закрепляют трос 5 и снимают показания динамометра 3. После записи показаний вынимают резину с трубкой и гильзу, собирают доильный стакан и кладут его в соответствующую кассету. Группы сосковой резины могут различаться на 3-5 Н (0,5-0,5 кгс) по натяжению.
При постановке резины в доильный стакан возможны случаи изменения натяжения уже скомплектованной резины из-за неточностей при сборке (расстояние от конца сосковой резины до соединительного кольца различное). Поэтому необходимо проверить натяжение сосковой резины в сборе с молочным шлангом непосредственно в доильных стаканах пружиннорычажным индикатором (рис. 78). К штоку 1 прикреплена тарировочная пружина 2, которая соединена рычагом 3 с рейкой индикатора 5. Введя шток внутрь доильного ста-кана на определенную глубину (имеются три отметки, показывающие, как глубоко опущен прибор в стакан), отпускают рычаг, который освобождает пружину. Освободившаяся пружина разжимает стенки сосковой резины. Для более равномерного натяжения резины в момент замера на конце штока 1 крепят два полукольца 2. Чем эластичнее резина (при правильном ее натяжении), тем больше разжимает ее пружина, отводя нижний конец рычага 4. Верхний конец рычага освобождает рейку индикатора. Перемещения рейки фиксируются на циферблате индикатора. Нормальная сосковая резина под действием усилия пружины должна отклоняться на 2,5-3,0 мм в верхней части.
