блока, который размещается в торце здания или в помещении, пристроенном к коровнику. Если в коровнике содержится 400 коров и более, доильную установку монтируют отдельными секциями.
В молочном блоке находятся молочная, моечная, вакуум-насосная, котельная, холодильный агрегат, комнаты отдыха, санузел, кладовая.
Стены молочной должны быть облицованы кафелем или покрыты влагоустойчивой краской. В молочном отделении должен быть водопровод холодной и горячей воды.
Моечная может быть расположена в молочном отделении только при хорошей вентиляции.
Длина одной ветви молокопровода не должна превышать 75 м, причем подъемы на линии не допускаются более 1,8 м.
Молокопровод состоит из стеклянных труб диаметром 45 мм, молочных кранов и полиэтиленовых уголков.
Вакуум-провод в коровнике представляет собой петлю труб, расположенную на расстоянии 400 мм от кормушек.
Во избежание нарушения режимов доения петли вакуум-провода должны быть соединены с центральным вакуум-проводом только через дифференциальный клапан вакуум-регулятора, который необходим для автоматического поддержания разницы между вакуумом в центральном вакуум-проводе и вакуумом в петле вакуум-провода. В центральном вакуумпроводе устанавливается более высокий вакуум, что необходимо для компенсации потерь вакуума, возникающих при транспортировке молока по шлангам аппарата и молокопроводу.
Трубы вакуум-провода должны быть с уклоном в сторону молочного блока.
Техническая характеристика установки приведена в табл. 4.
§ 15. Доильный комбайн "Маяк"

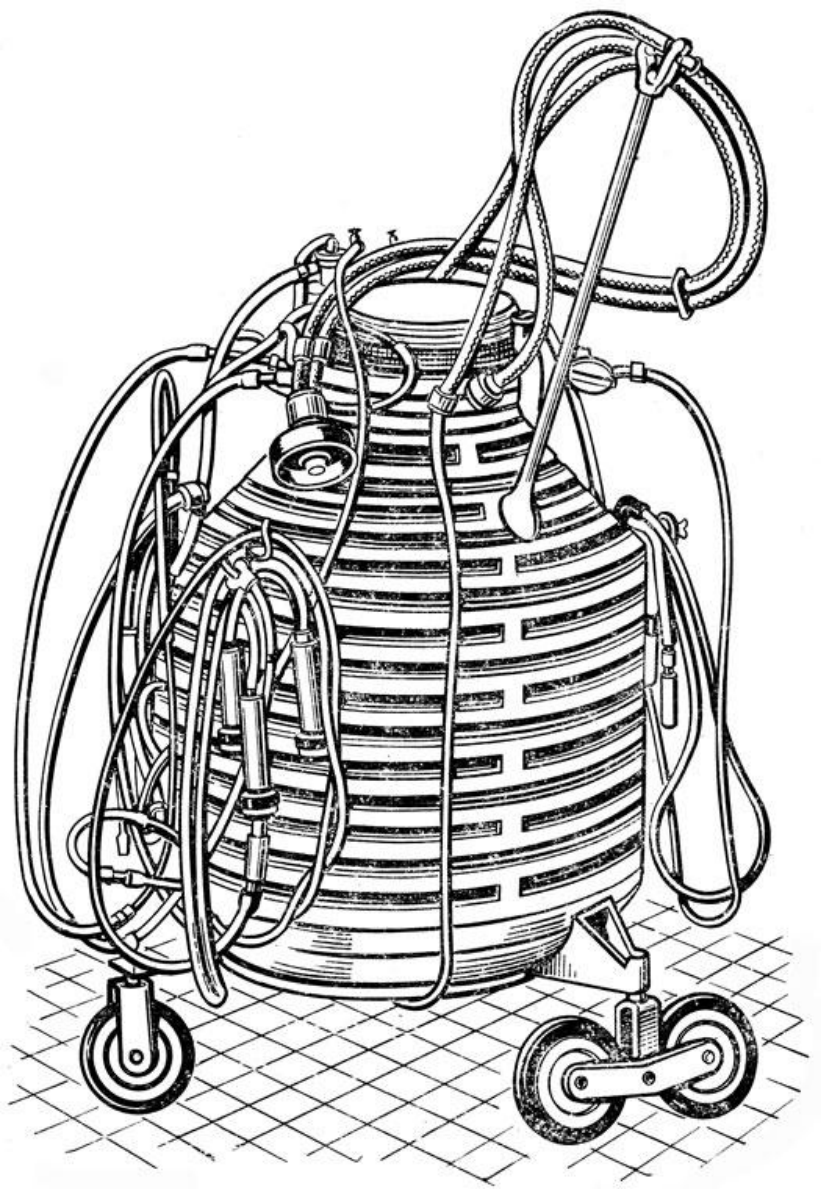

Доильный комбайн "Маяк" (рис. 26) - это передвижной агрегат, предназначенный для доения коров при привязном содержании. Он представляет собой тележку, на которой смонтированы четыре доильных аппарата, емкость для сбора, охлаждения и хранения разового удоя молока от группы (40-50) коров, устройство для учета молока, надоенного от каждой коровы, а также система вакуумных и молочных шлангов. Передвигая агрегат между двумя рядами коров, доярка выдаивает одновременно четыре коровы (по две с каждой стороны). Молоко собирается в емкость и одновременно
охлаждается, что повышает его качество. Подоив одну группу коров, доярка перемещает агрегат к следующей группе.
Одна доярка выдаивает за 1 ч 25-30 коров, годовой удой которых составляет более 5000 кг молока.
§ 16. Доильная установка УДС-ЗА

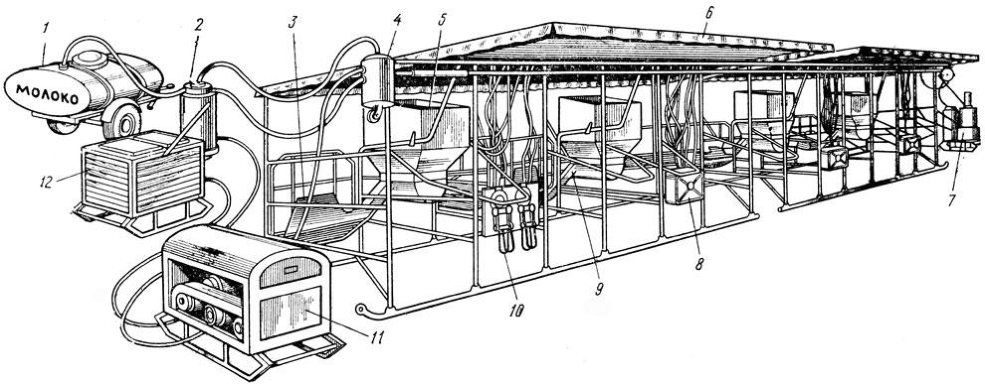

Универсальная доильная установка УДС-ЗА (рис. 27), предназначенная для выполнения основных и вспомогательных работ при доении коров в доильном помещении и на пастбище, смонтирована на раме с колесами. Она состоит из двух независимых секций (в каждой из которых по четыре доильных станка), комплекта оборудования для первичной обработки молока, вакуумной, молочной магистрали, силового агрегата. Молочная линия снабжается баком со льдом. Установка укомплектована водонагревателем, баком-смесителем и водопроводом теплой воды. Водонагревателькипятильник непрерывного действия работает на твердом топливе. С одной стороны станков имеются дверцы, а с другой стороны - дуги, которые не позволяют коровам выходить из станков. Станки фиксируют коров во время доения и одновременно служат арматурой, на которой крепятся узлы, механизмы и коммуникации. Внизу к дверям станков прикреплены кормушки. На рабочем месте доярки, расположенном между двумя станками, установлены два комплекта доильных аппаратов с пульсаторами, коллекторами и молокоприемным устройством, рычаг привода шнека бункера, рычаг передней дверцы и распылитель воды для подмывания вымени.
Над станками проходит рама, сваренная из труб, к которой шарнирно прикреплен козырек. Во время работы козырек тремя распорками удерживается в горизонтальном (с небольшим уклоном) положении, а при транспортировке откидывается вниз. Рама и козырек обтянуты брезентом.
