Таблица 5. Техническая характеристика доильных площадок
Стеклянные трубы молочной линии соединены резиновыми муфтами. Молокопровод снабжен молокомерным устройством, лавсановым фильтром, охладителем и молочным насосом. Молокомерное устройство представляет собой цилиндр из термостойкого стекла с делениями. Плавающий шариковый клапан молокомера при переполнении цилиндра молоком отключает его от вакуума, а при отсасывании молока препятствует подсосу воздуха в систему. Между охладителем и молочным насосом имеется специальный клапан, препятствующий проникновению молока или моющей жидкости в вакуумную систему. Молочный насос используется для перекачивания молока в транспортную емкость.
Установка может поставляться с холодильной машиной МХУ-8П, которая работает от силовой энергетической сети или передвижной дизельэлектростанции мощностью 15 кВт.
На установке УДС-ЗА смонтирован трубопровод для циркуляционной промывки. В начале промывки в охладитель засасывается из ванны 40 л моющей жидкости, которая циркулирует в системе 10-15 мин, промывая все агрегаты. Затем систему промывают водой.
Водяной бак и водонагреватель установлены на полозьях. В котле имеется топливный бачок с форсункой для жидкого топлива (керосин, дизельное топливо).
Техническая характеристика установки приведена в табл. 5.
§ 17. Универсальные доильные установки УДТ-6 и УДЕ-8

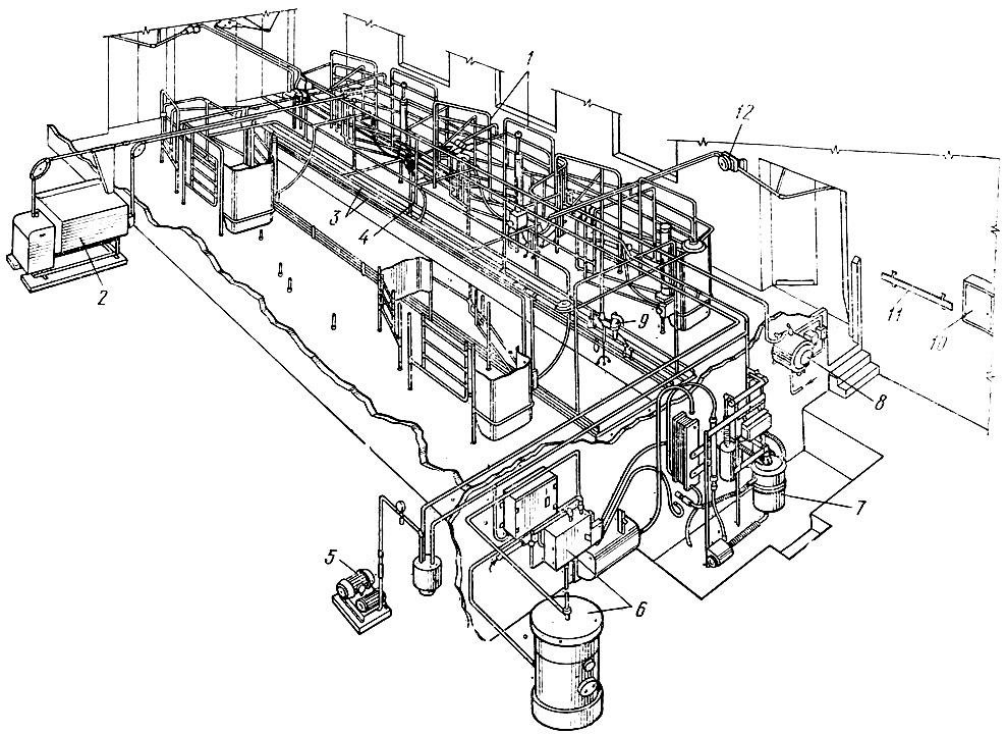

Универсальная доильная установка "Тандем" УДТ-6 (рис. 28) предназначена для одновременного доения шести коров в индивидуальных станках (шестью аппаратами) с боковым заходом и выходом коров. Станки расположены по обе стороны траншеи, в которой работают две доярки.
Установка "Елочка" УДЕ-8 (рис. 29) рекомендуется для доения группы животных, подобранных по скорости молокоотдачи и по продуктивности (при разности в удое не более 300 л в год). На племенных фермах и на фермах, где стадо не подобрано по этим признакам, лучше использовать установку УДТ-6.
На "Елочке" коровы стоят под углом 30° к продольной оси установки в двух групповых станках. Каждый из станков рассчитан на 8 коров.
Ширина траншеи 0,9-1,2 м, а глубина 0,7-0,75 м. На дно траншеи положен деревянный трап. Благодаря траншее вымя коров располагается на уровне вытянутых рук доярки и ей не приходится нагибаться при выполнении основных и вспомогательных технологических операций.
Унифицированный молокопровод установок "Тандем" и "Елочка", расположенный в траншее, состоит из двух линий (рис. 30) стеклянных труб и пластмассовых коллекторов, соединенных резиновыми муфтами. Обе линии молокопровода присоединены к молокоприемнику при помощи пластмассовых угольников и рукава. Противоположные концы линии молокопровода заглушены. Молокопровод прикреплен к вакуум-проводу прижимами. Для предохранения стеклянного молокопровода от повреждения и загрязнения его закрывают щитками. К молокопроводу подсоединены счетчики индивидуального учета молока УЗМ-1.
