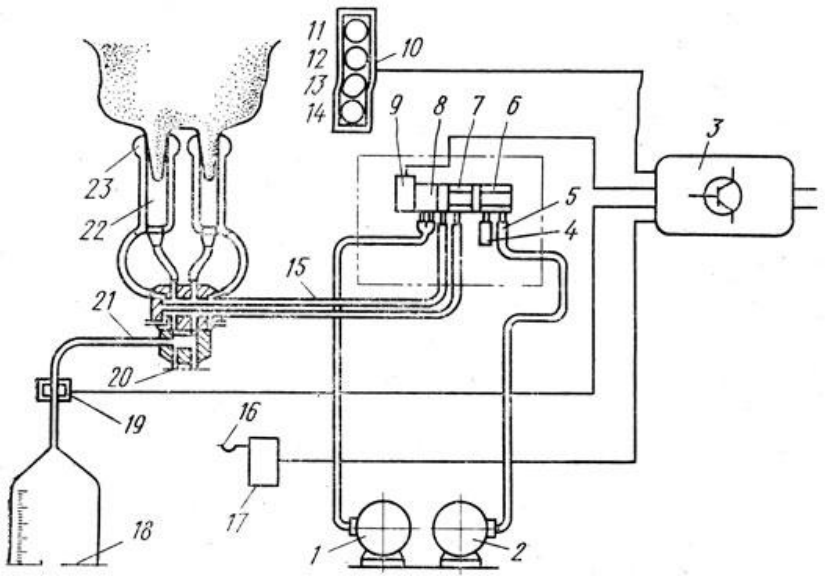

Через 60 с работы аппарата включается датчик 19. В процессе доения сигналы на фотоэлемент датчика не поступают, так как поток молока, протекающий по молочному шлангу, закрывает свет от лампы.
Как только доение прекращается, свет от лампы попадает на фотоэлемент, и через 4 с пульсатор отключается на такте сжатия. В межстенные пространства стаканов аппарата поступает атмосферный воздух, а в подсосковых - остается постоянный вакуум: при этом резина сжимает соски (третий режим), доильный аппарат продолжает удерживаться на сосках вымени.
На щитке 10 гаснет зеленая и загорается красная лампочка 13, сигнализирующая о немедленном проведении машинного додаивания. Доярка нажимает на кнопку 14, отключает автоматику, включает двухтактный электромагнитный пульсатор и проводит додаивание.
Во время додаивания красная лампочка гаснет, а доильный аппарат работает в обычном режиме (второй режим). После машинного додаивания, поворачивая запорный конус коллектора, перекрывают молочный шланг, снимают стаканы и вешают их на крючок 16.
Доярка должна внимательно следить за сменой световых сигналов. Если красная лампочка загорелась в начале или в середине доения, необходимо выяснить причину задержки молокоотдачи и устранить ее. Как только загорится красная лампочка, необходимо тотчас же начинать машинное додаивание, иначе нарушится кровообращение в соске.
Техническая характеристика установки приведена в табл. 6.
Таблица 6. Технические показатели доильных установок типа 'Карусель'
§ 19. Новые автоматизированные доильные установки
В настоящее время к серийному выпуску готовятся две перспективные доильные установки "Тандем" и "Карусель". На этих установках исключены все ручные операции, выполняемые оператором, кроме сдаивания первых струек молока и надевания доильных стаканов. Для возбуждения рефлекса молокоотдачи установки оборудованы автоматическим подготовительным пунктом (АПП): при входе в него животные получают разовую порцию концентрированных кормов, затем вымя коров обмывается теплой (45-50° С) водой в течение 15 - 20 с из распылителей, после чего оно обтирается механическими волосяными щетками в течение 15 с. Животные, подготовленные таким образом к дойке, поступают в доильные станки.
Доильную установку УДА-8 "Тандем" комплектуют одним подготовительным пунктом и восемью доильными станками, а установка
КДА-13 "Карусель" выпускается в комплекте с двумя подготовительными пунктами и 13 доильными станками. В доильных станках животных фиксируют с помощью дуг, затем оператор сдаивает вручную первые струйки молока, включает автоматическую систему машинного доения и надевает стаканы на вымя. Специальный датчик, регистрирующий поступление молока от каждой коровы, дает команду исполнительному устройству на выдачу концентрированных кормов пропорционально количеству выдоенного молока.
При снижении скорости молокоотдачи до 800 г/мин включается система додаивания, с помощью которой происходит систематическое оттягивание доильных стаканов. Автоматическое додаивание продолжается до тех пор пока скорость молокоотдачи не снизится до 200 г/мин. Затем доильные стаканы отключаются и выводятся из-под животного. После этого открывается дверь доильного станка и животное выходит наружу, а на его место входит подготовленное в автоматизированном пункте следующее животное.
Доярка (оператор машинного доения) на установке КДА-13 "Карусель" может выдаивать до 150 коров в час, а на установке УДА-8 "Тандем" до 100 коров.
Контрольные вопросы
- В чем преимущество доильных площадок перед линейными доильными установками? 2. Какими механизмами, облегчающими труд доярки, оборудованы линейные доильные установки? 3. В чем особенность эксплуатации установок "Тандем" и "Елочка"? 4. Какое оборудование установлено на площадке "Елочка"? 5. В чем преимущество доильной установки "Карусель"? 6. Как работает система "Физиоматик"?
Глава V. Механизмы доильных установок
Все выпускаемые промышленностью доильные установки имеют базовые унифицированные узлы: вакуумную установку УВУ-60/45, оборудование вакуумной линии, аппараты ДА-2М, "Волга" или АДУ-1, молочные насосы, пластинчатый охладитель, фильтр для молока холодильную установку, электроводоподогреватели и др. По сравнению с ранее выпускавшимися эти узлы коренным образом усовершенствованы, а некоторые из них впервые применяются в доильных установках.
§ 20. Вакуумные насосы
Большинство новых доильных машин оборудовано вакуумными установками УВУ-60/45, состоящими из ротационного вакуумного насоса, предохранителя, вакуум- баллона, выравнивающего вакуум в магистрали и предохраняющего насос от жидкости, вакуум-регулятора, вакуумметра и
