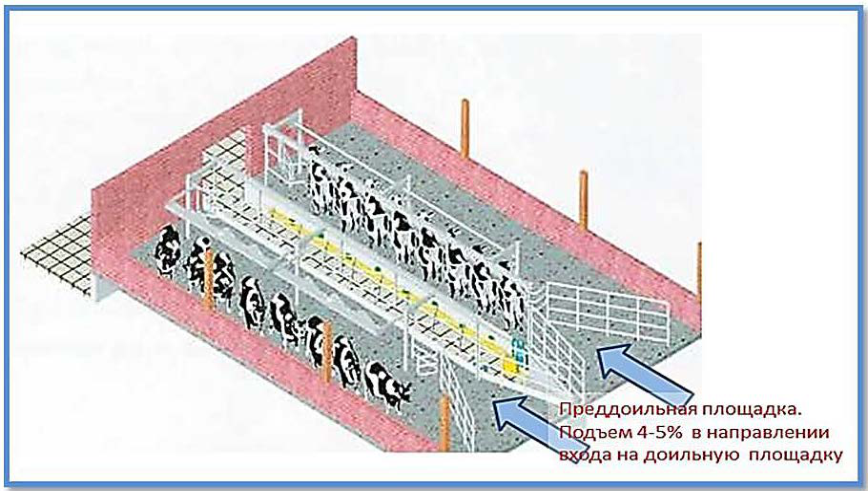

Планировка пола в накопителе с подъемом 4-5% способствует ориентации коров в направлении доильной площадки более быстром загону коров в помещение для дойки. Расположение пола доильного помещения выше уровня молочной позволяет операторам удобно подходить к рабочему месту, не используя лестницу (рис. 9.4). Уклон в сторону, противоположную доильному залу, предотвращает попадание в него навоза и навозных стоков. В то же время в доильном зале исключается возможность перегона с одной стороны на другую, что требует устройства дополнительных прогонов, разделяющих потоки животных, следующих после дойки в соответствующую секцию стойлового помещения.
Для ограничения размеров накопителя и стимулирования коров для вхождения в доильный зал на крупных фермах может использоваться подгонщик скота, который не должен оказывать давление на коров. Нельзя использовать электрический подгонщик скота.
Полы преддоильных площадок, так же как и скотопрогонов, должны иметь шероховатую поверхность. Пол целесообразно устраивать без острых углов и выступов на одном уровне с доильными станками. На преддоильных площадках желателен небольшой уклон в сторону, противоположную доильному залу, для предотвращения попадания навоза и навозных стоков в доильный зал.
Внутренняя планировка и оборудование доильного зала должны способствовать быстрому заходу коров в станки, надежной фиксации животных и выходу из них. Медленное движение коровы при заходе в станок не только увеличивает затраты рабочего времени операторов, но и задерживает продвижение других животных. Необходимо располагать все отделения, входные и выходные проходы и станки таким образом, что при подходе коров к месту доения было минимальное количество поворотов и дверей, которые
замедляют их движение, а также максимально сокращать передвижение операторов во время доения и протяженность вакуумных и молочных трубопроводов.
Организация рабочей зоны оператора в доильном зале должна обеспечивать необходимые условия для качественного (с точки зрения выполнения правил машинного доения) и высокопроизводительного труда. Органы управления системы доения располагают в пределах оптимальной досягаемости для оператора (как в вертикальной, так и в горизонтальной плоскостях) в последовательности их использования. Наиболее применяемые органы управления должны быть компактно расположены, легкодоступны и хорошо различимы.

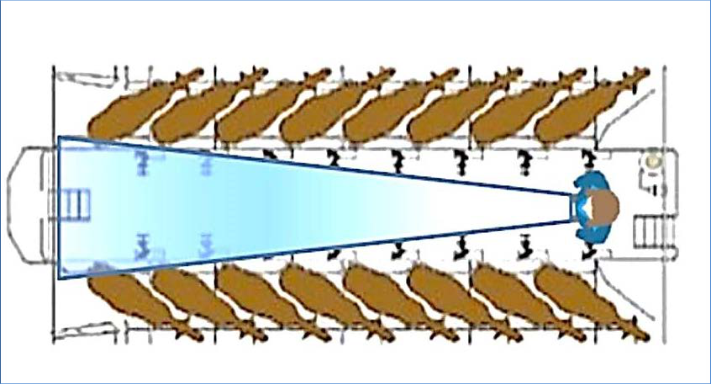

Все контролируемые объекты на установке должны находиться в поле зрения оператора, т. е. под углом 30° от уровня глаз. Планировка траншеи доильной установки в виде трапеции позволяет значительно расширить угол обзора оператора и более эффективно контролировать процесс доения даже на удаленных местах (рис. 9.5).
Высота размещения органов управления для операторов различного роста на установках типа «Тандем» и «Елочка» приведены в табл. 9.3.
Таблица 9.3 - Высота размещения органов управления на доильных установках, м
| до локтя | Высота над полом траншеи максимально до крючка для | до пола | ||
|---|---|---|---|---|
| Рост оператора | оператора | допустимая до органов управ- | подвешивания доильных ап- | доильных станков |
| ления | паратов | |||
| 1,58 | 0,98 | 1,80 | 0,98 | 0,72 |
| 1,69 | 1,07 | 1,90 | 1,06 | 0,80 |
| 1,80 | 1,12 | 2,00 | 1,12 | 0,90 |
Правильной рабочей высоты можно добиться, если низ вымени будет находиться в зоне, ограниченной серединой предплечья и плечом стоящего в яме оператора (около 20 см выше уровня локтя). При таком расположении вымени высотой поддерживания доильного аппарата является уровень локтя, т. е. подходящая глубина доильной ямы в сантиметрах зависит как от роста оператора, так и от расстояния между низом вымени и полом. Слишком большая рабочая высота нагружает плечи, потому что положение требует поддержания рук, а слишком малая – ведет к наклонам вперед, а это, в свою очередь, дает нагрузку на спину.

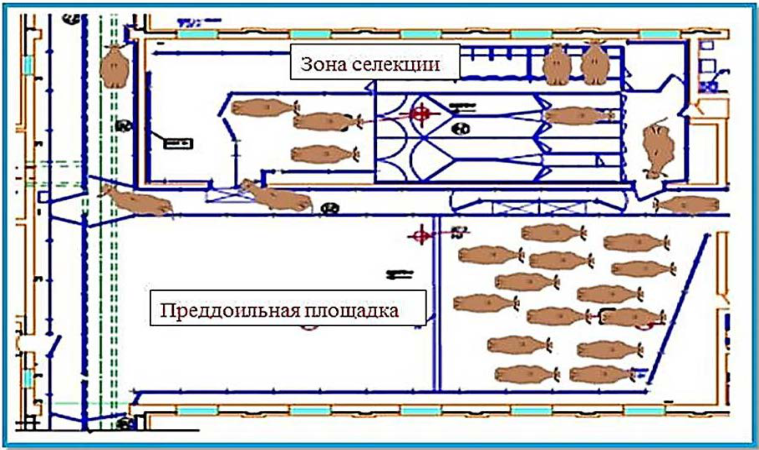

В доильном блоке на крупных комплексах, помимо доильной установки, целесообразно предусматривать планировку зоны селекции и ветеринарной обработки (рис. 9.6). Каждая выдоенная группа проходит сортировочные «селекционные» ворота, где животное по команде с центрального компьютера направляется обратно в секцию коровника либо в зону «селекционной секции» на выдержку и проведения необходимых мероприятий по ветеринарному обслуживанию или осеменению. Помещение или площадка «селекционной секции» должны быть оборудованы специальными станками для индивидуальной или групповой обработки, а также станками для обработки копыт. При этом с целью недопущения снижения продуктивности коров здесь кормят, и они имеют свободный доступ к поилкам. После этих мероприятий их возвращают в свою секцию.
Коровы, направляющиеся в коровник, проходят через дезинфекционные ванны, устроенные за сортировочными воротами в углублении пола. Одним из способов обеспечения чистоты раствора является расположение двух ванн для копыт подряд. Первая должна содержать только воду для обмывания копыт коровы, которую необходимо часто менять. Во второй ванне должен находиться раствор для обработки. В таких целях успешно использовались как переносные, так и постоянные ванны для копыт. Обычно длина ванн со-
