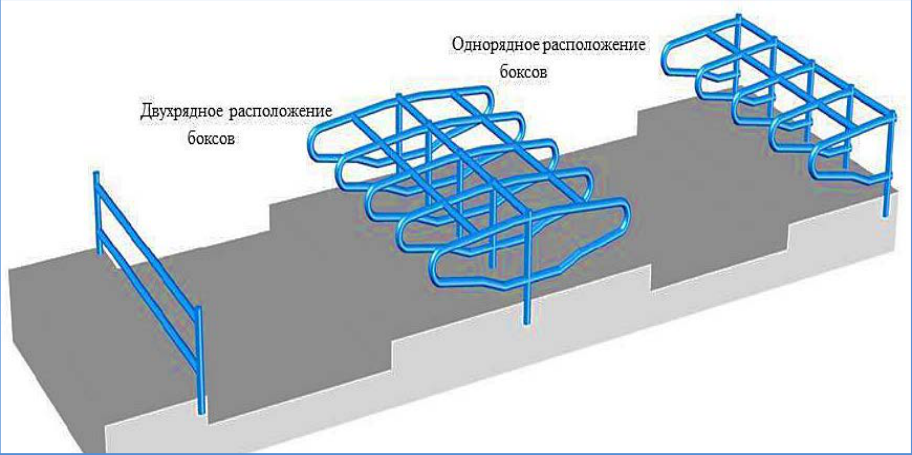

Системы с боксовыми стойлами могут быть однорядные, двухрядные, с комбинированными решениями, стабильные и съемные (рис. 4.11). Их выбирают с учетом ширины и внутренних конструкций реконструируемых зданий.
Одиночные боксы, как правило, размещают у продольных стен, сдвоенные обычно примыкают к кормовому проходу. Конструкция их практически не различается за исключением глубины. Пристенные боксы рекомендуется выполнять на 20-30 см глубже сдвоенных. Посещаются животными как одиночные, так и сдвоенные места для отдыха с одинаковой частотой.

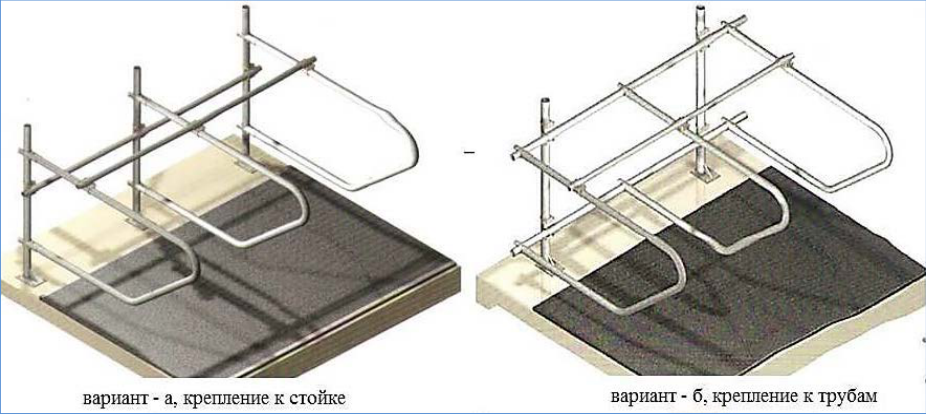

Разделяющие боксы дуги могут крепиться непосредственно к полу или навешиваться на стойку непосредственно (рис. 4.12, вар. а) либо на дополнительные трубы (рис. 4.12, вар. б) как круглого, так и квадратного сечения. В последнем варианте возможно изменение ширины места для отдыха.
Еще 15-20 лет назад стандартами считались боксы для отдыха 1,10 х 2,25-2,30 м, ширина навозного канала у кормового стола – 3 м и расстояние между рядами боксов – 2 м.
( На основании обобщения ряда исследований Ю.И. Белявским и Э.Ф. Сун (1976) рекомендовали для черно-пестрого скота боксы шириной 1,05-1,20 м и длиной 2,05-2,20 м. Примерно такие же параметры боксов приводят J. Souty (1976), R. Potor (1975), A. Maton (1987), A. Jongebreur, N. Mansoux (1980), предлагая ширину боксов до 1,15-1,20 м и длину до 2,1-2,3 м ).
На современном этапе развития молочного скотоводства при продуктивности коров до 10-12 тыс. кг молока за лактацию для боксов у стены требуется длина от 2,50 до 2,60 м, для сдвоенных боксов – от 2,30 до 2,40 м. В двухрядных боксах длины 2,4 м достаточно, так как передняя часть пространства может использоваться для движения головой при подъеме из стойла обеих коров. Уклон от 3 до 4% обеспечивает самоочистку поверхности ложа. Рекомендуемая ширина боксов составляет 1,20 м (А.П. Курдеко и др., 2010).

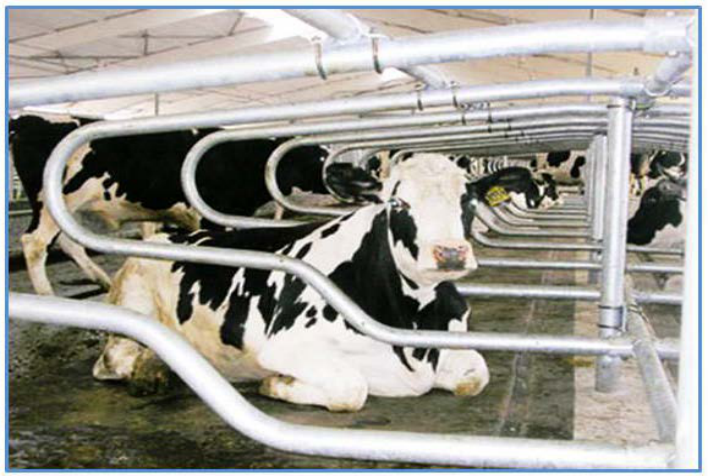

Выбирая конструкцию ограждения боксов, следует учитывать, что при подъеме корова нуждается в большом пространстве для головы впереди бокса (рис. 4.13). Затем она собирает заднюю массу под телом, поднимается, остается коротко на согнутых передних ногах, поднимает массу передних конечностей и оканчивает процесс шагом вперед. Ограничения этой последовательности негативно влияют на хорошее самочувствие. Поэтому обязательным условием при конструировании боксов должно быть обеспечение свободного пространства для головы коровы в передней части бокса высотой примерно до 1 м и пространство для поворота головы в положении лежа.

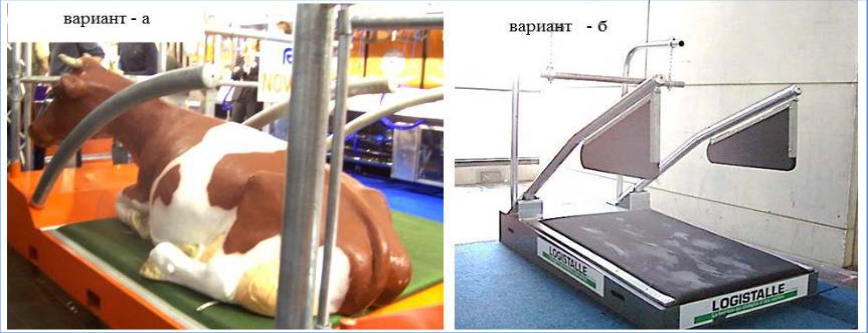

Высота горизонтальных элементов, радиусы изгиба труб, расположение и крепление вертикальных элементов должны исключать возможность жесткого контакта при изменении положения тела животных. Принимая во внимание возможность травмирования животных ограждающими элементами боксов, ведущие производители технологического оборудования предлагают ряд экспериментальных конструкций разделителей (рис. 4.14). Основной целью при этом является сокращение металлоемкости (вар. а) и устройство подвижных, контактирующих с животным, участков ограждений (вар. б).

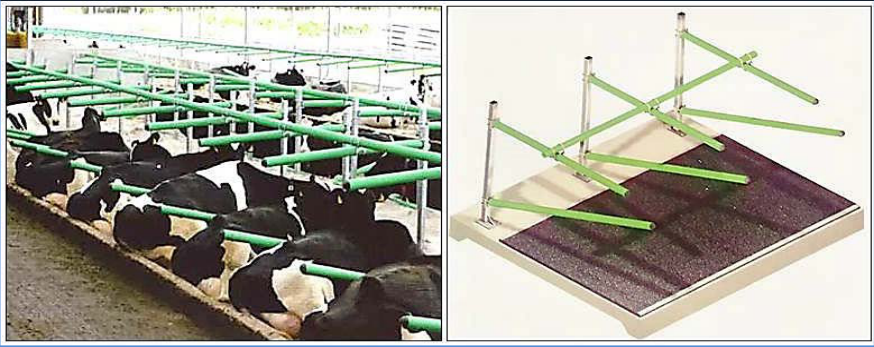

Особое расположение делителей из полимерных труб обеспечивает комфортные условия, как при размещении коров в боксах, так и во время отдыха лежа (рис. 4.15). Эластичные трубы ограждения не оказывают жесткого воздействия во время контакта при изменении положения животных. Конструкция допускает возможность регулировки высоты всех элементов.
Чтобы животные не ходили по краю боксов и не загрязняли их, разделители следует устраивать по всей длине ряда боксов. В то же время, для того чтобы коровы, передвигаясь по проходам, не травмировались о дуги раздели-
