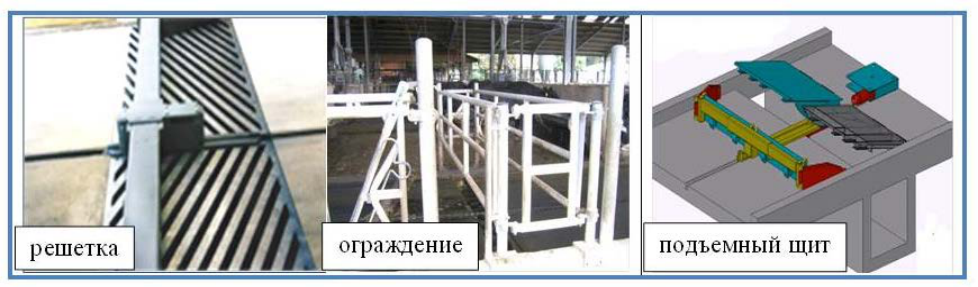

Навоз сгребается в навозный канал, расположенный ниже уровня навозных проходов, затем попадает в приямок, из которого насосами перекачивается уже в основное навозохранилище. Поперечный канал в зависимости от габаритов здания может быть расположен в торце или центральной части здания. Канал в месте прохода скрепера перекрыт диагональной решеткой либо защищен от попадания животных специальным ограждением. Для предотвращения попадания животных в проем пола навозного прохода над каналом могут использоваться специальные щиты, автоматически приподнимаемые рычагом приближающегося скрепера (рис. 6.5).
Работу современных скреперов контролирует электронный блок с микропроцессором. Он позволяет задавать необходимую кратность проходов скрепера в течение суток и контролировать интервал между включениями. Интервалы работы данной системы навозоудаления должны быть рассчитаны таким образом, чтобы навоз, скопившийся в навозном проходе, удалялся без перетекания через скребок. Как правило, система оснащена морозозащитным устройством, автоматически изменяющим кратность включения при понижении температуры. Скребок перемещается по полу со скоростью 4 метра в минуту. Коровы быстро адаптируются к работе скрепера и перешагивают приближающийся скребок. Если же скрепер встречает преграду, привод отключается, выдерживается пауза несколько секунд и возобновляется движение. Процесс может повторяться до 8 раз. Затем движение блокируется. Включается тревожный звуковой сигнал или передается сообщение на мобильный телефон обслуживающему персоналу. Таким образом, на момент уборки прохода вероятность возникновения травм у животных сведена к минимуму.
Эффективность работы скреперной системы навозоудаления обусловлена еще и тем, что улучшаются условия микроклимата во внутренних помещениях коровника вследствие снижения уровня содержания аммиака в воздухе за счет отсутствия значительных вредных испарений. Создаются комфортные условия в коровнике для животных.
Скреперные установки используют при беспривязном боксовом содержании скота на сплошных бетонных или щелевых полах. Подстилка при этом может представлять собой как маты (матрасы), так и песок или опилки с не-
большими включениями соломы.

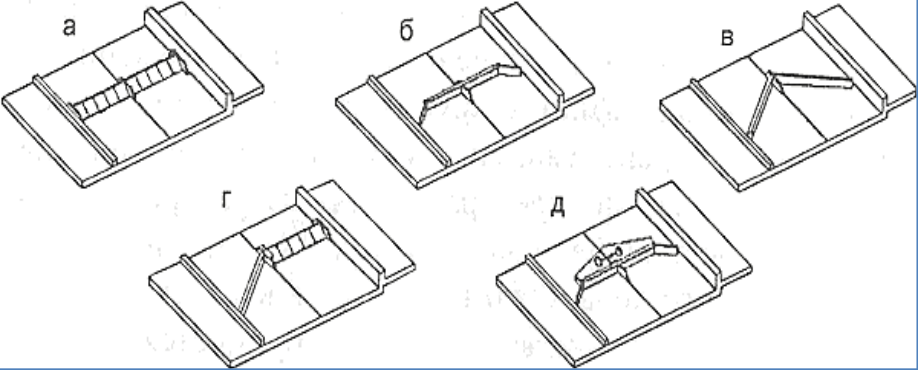

Скреперы – рабочие органы этих установок, бывают разных типов: прямые, V-образные, C-образные, со складными крыльями, комбинированные и т. д. (рис. 6.6). Задача всех скреперов – собрать навоз в поперечный канал любого типа.
Наиболее распространенной формой скреперов считаются дельтаскреперы (скрепер V-образной формы) и комбискреперы (прямые).
В хозяйствах, где в стойлах используется большое количество опилок или соломы для подстилки, навозоудаление рекомендуется производить с использованием дельтаскрепера, так как он менее подвержен «всплыванию» на соломе. При использовании скрепера прямой формы масса с большим содержанием соломы будет приподнимать чистящие лопасти, ухудшая качество уборки. V-образный скрепер двигается более стабильно. А при использовании скрепера прямой формы зачастую навозная масса с элементами подстилки приводит скрепер к крену – смещению от центра аллеи при движении. V-образный скрепер, благодаря форме своего профиля, позволяет использовать его в проходах с изменяющейся шириной. Однако при движении назад (в сложенном состоянии) дельтаскрепер может стать капканом для коровы. Скребки в сложенном скрепере приподняты, и если корова лежит, вытянув конечности вдоль прохода, есть риск попадания их в зазор между скребком и полом. Автоматика может не успеть, и если животное резко встанет, травма вплоть до перелома неминуема.

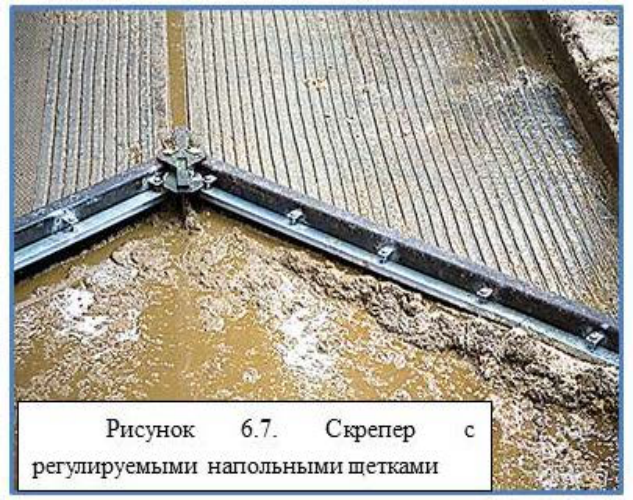

В целях улучшения качества очистки пола в комплект установки могут входить напольные щетки и крепежные скобы (например, скреперная установка Bross'Kit), на которых имеется система винтов регулировки высоты, позволяющая компенсировать неровности, часто встречающиеся в бетонных полах (рис. 6.7). Набор щеток можно использовать со всеми типами автоматического скребка для жидкой фракции навоза.
В настоящее время наиболее распространенное стационарное устройство для уборки навоза – это комбискрепер. Основным рабочим узлом является балка с копирующей профиль пола эластичной накладкой и боковыми вставками, копирующими ширину прохода. Укрепленный на стальной штанге, тросе или цепи, скрепер приводится в движение элекромеханическим либо гидравлическим приводом. Одна приводная станция может обеспечивать челночное возвратно-поступательное движение скреперов в двух проходах. Комбискрепер рекомендован для коровников, где животные содержатся с использованием небольшого количества косметической подстилки, в этом случае навозная масса жиже, и он легко двигает ее. Такой скрепер может применяться для бетонных полов, как плоских, так и наклонных, где навоз стекает в середину, и в помещении с решетчатыми полами. В этом случае он выгребает навоз на решетки, под которыми находится навозный канал.
Вариант прямого скрепера более выгоден с точки зрения экономии места: имея V-образную форму, скрепер в торцах коровника дополнительно занимает пространство, где могли бы разместиться еще 1-2 стойломеста, тогда как прямой плотно располагается у стены.
Кроме того, прямые скреперы не оставляют «мертвых зон», так как «дельте» для того чтобы полностью раскрыться во всю ширину канала нужно пройти около 2,2-2,5 м. Таким образом, эти 2,2-2,5 м остаются неочищенными. Тогда как комбискрепер начинает работу от торца коровника и чистит сразу. Однако при этом прямой скрепер невозможно сложить в случае необходимости: например, для проезда трактора в навозный проход (высота скрепера довольно ощутимая) его нужно демонтировать полностью, тогда как дельтаскрепер со складными крыльями легко пропускается между колес при заезде техники.
В случае если планируется использовать технику в навозном проходе, рекомендуются быстроразборные модели комбискреперов, как, например,
