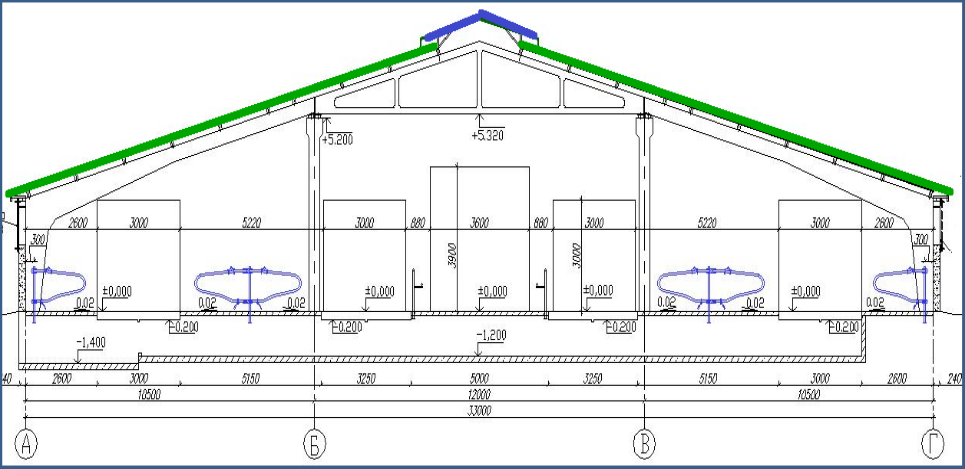

Наиболее перспективными с точки зрения оптимизации технологической планировки помещений, обеспечения оптимального соотношения внутреннего объема здания, удельной площади зоны отдыха, навозных и кормовых проходов со стоимостью одного скотоместа являются широкогабаритные коровники рамной конструкции несущие элементы, которые выполнены из железобетона (рис. 3.3), металла (рис. 3.4 и 3.5) или каркасно-тентовые здания (рис. 3.6 и 3.7).
Шестирядное расположение боксов обеспечивает допустимое соотношение мест отдыха и кормления позволяет соблюдать технологические требования при формировании производственных групп животных, организовывать беспрепятственное перемещение коров внутри секторов, выход на выгульные площадки, передвижение к месту доения и обратно.
Сборные железобетонные конструкции в сельскохозяйственном строительстве обеспечивают огнестойкость и долговечность зданий, а также уменьшение расходов на ремонт и существенное снижение трудоемкости.
Пространственная жесткость и устойчивость одноэтажного каркасного здания достигается защемлением колонн в фундаментах и соединением их с жестким в своей плоскости покрытием. В поперечном направлении пространственная жесткость здания обеспечивается поперечными рамами, в продольном – продольными рамами, которые образуются теми же колоннами и связанными с ними элементами покрытия, подкрановыми балками, а в отдельных случаях и связями.
Каркас воспринимает все внешние вертикальные нагрузки от его покрытия и веса, а также от подкрановых балок. Одновременно каркас воспринимает и горизонтальные нагрузки от подкрановых балок и ветра, действующего на стены.
В некоторых случаях (например, при пролетах 30 м и более) каркас де-
лают смешанным – колонны железобетонные, а ригели в виде стальных ферм.
Каркасные промышленные и сельскохозяйственные здания проектируют на основе единой модульной системы, при которой в промышленном строительстве пролеты зданий назначают кратными 6 м (12, 18, 24, 30 и 36 м), а для сельскохозяйственных зданий – кратными 1,5 м (6, 7,5, 12, 18 и 21 м).
При пролетах 12-18 м ригелями служат стропильные балки, а при пролетах 18-36 м – фермы.
Шаг колонн в промышленных зданиях назначают 6 и 12 м, а при покрытиях из оболочек – 18, 24 м и более, в сельскохозяйственных зданиях шаг колонн установлен 3; 4,5 и 6 м.
Высотные размеры зданий имеют модуль 1,2 м. В бескрановых промышленных зданиях (в которых возможно использование подвесного транспорта) высота зданий до низа конструкций при наружном водостоке бывает от 3,6 до 6 м, а при внутреннем – от 4,8 до 12,6 м.
Для сельскохозяйственных зданий, имеющих только наружные водостоки, минимальная высота составляет 2,4 м.

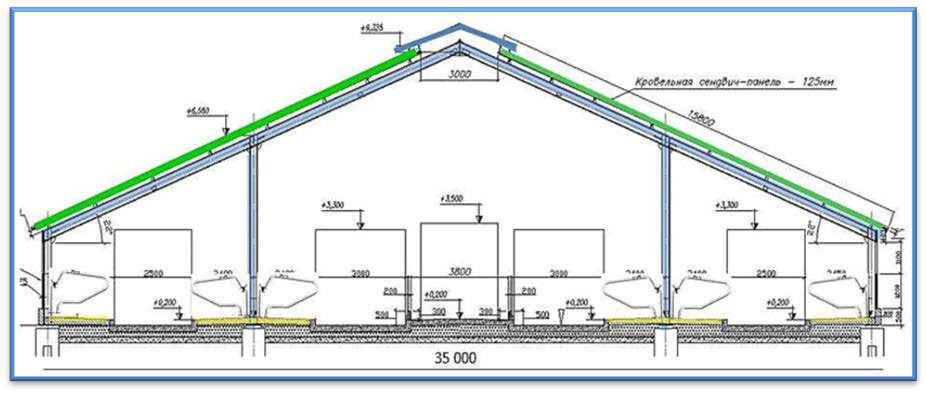

Для комплексов крупного рогатого скота предлагается специальный конструктив коровников из металлоконструкций с шириной здания до 35 м с высотой в коньке от 9 до 11 м, с большой скатностью кровли, со светоаэрационным фонарем по всей длине конька, с возможностью установки жалюзийной решетки в аэрационном фонаре (рисунок 3.4).
Свободная планировка внутреннего пространства позволяет размещать оборудование в комплексе согласно пожеланию заказчика, как для привязного, так и беспривязного содержания коров. Специально для телятников разработана аналогичная конструкция с шириной здания 28,8 м. Наиболее распространенным вариантом комплектации ограждающих конструкций в комплексах для крупного рогатого скота является: кровля – полистовая сборка с внутренней обшивкой, стены – сэндвич-панели. Возможна поставка без стен
в случае расположения по всей длине стен открываемых шторок. Толщина утеплителя варьируется в соответствии с географическим расположением строительства комплекса.

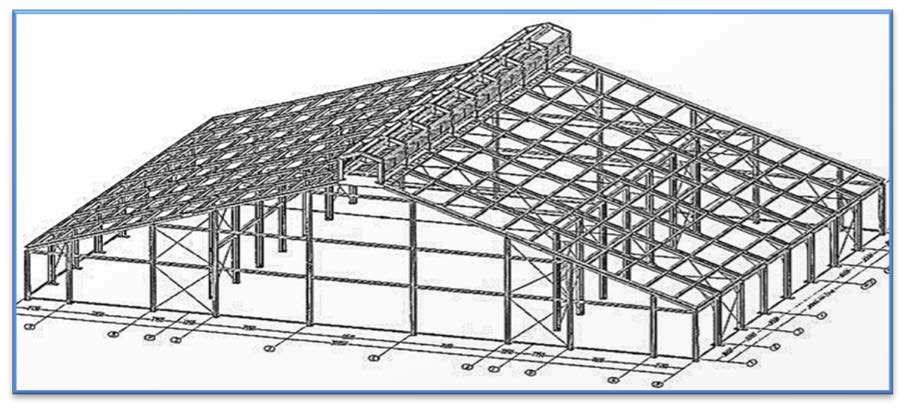

Каркас фермы может быть изготовлен из нескольких видов холоднокатаных металлопрофилей. Для соединения и крепления всех элементов, в том числе стен и кровли, применяются шарнирные узлы, оцинкованные высокопрочные болты и саморезы. Применение столь прочных материалов необходимо для большей устойчивости всей конструкции сооружения (рис. 3.5).
В качестве каркаса используется поперечная рама из стальных прокатных эффективных профилей пролетом 18 м, установленных с шагом 6 м. Высота здания в районе водосточного желоба – 4 м. Колонны каркаса крепятся к фундаментам посредством анкерных болтов. Полы предусмотрены из бетона.
Кровля и стены животноводческого комплекса могут быть выполнены, как с использованием сэндвич-панелей, так и с применением полистовой сборки. Причем, толщина утеплителя может варьироваться в зависимости от вида животноводческой фермы и температурного режима ее эксплуатации.
Каркасно-тентовый коровник представляет собой быстровозводимое неотапливаемое сооружение. Конструкция состоит из несущего металлического каркаса и покрытия из тентового материала, придающего всему сооружению прочность монолитной конструкции. Используемое покрытие из тентовой ткани пропускает солнечный свет и позволяет обойтись в светлое время суток без использования дополнительного освещения (рис. 3.6).
Каркас монтируется из стальных решетчатых ферм, собранных из профильных труб с использованием вспомогательных продольных прогонов. Соединения элементов каркаса болтовые. Поверхность стального каркаса обрабатывается защитно-декоративной грунт-эмалью, или, альтернативно, «холодным» оцинкованием.
Температурные условия эксплуатации -50°С и выше, условия возведения – не ниже -20°С. Срок эксплуатации каркаса составляет 25 лет, гаран-
