кожевенного сырья. Данные по химическому составу хромового товара приведены в таблице 52 в сравнении с требованиями ГОСТа содержание воды по ГОСТу допускается для кож высшего качества в пределах 16%, содержание жира от 3 до 7%.
Таблица 52 - Химический состав кож
| Инв.№ | Масса кож, кг | Химический состав кож, % | ||
|---|---|---|---|---|
| Влага | Жир | Окись хрома | ||
| ГОСТ Контрольная группа | ||||
| 6941 | 11,5 | 15,8 | 5,8 | 5,2 |
| 6734 | 11,3 | 16,4 | 6,3 | 5,3 |
| 6721 | 12,2 | 16,0 | 6,5 | 5,7 |
| 6962 | 13,0 | 17,3 | 7,3 | 5,1 |
| Итого: | 48,0 | 16,5 | 25,9 | 21,3 |
| В сред. | 12,0 | 16,4 | 6,5 | 6,5 |
| Опытная группа | ||||
| 6925 | 11,9 | 15,0 | 6,0 | 5,8 |
| 6725 | 10,5 | 15,8 | 6,4 | 5,9 |
| 6701 | 11,4 | 16,8 | 7,2 | 6,0 |
| 7572 | 10,2 | 14,9 | 6,9 | 5,2 |
| Итого: | 44,0 | 65,2 | 26,5 | 22,8 |
| В сред. | 11,0 | 15,6 | 6,6 | 5,6 |
В наших исследованиях в кожах контрольной группы содержание влаги было в среднем 16,4% с колебанием от 15,8 до 17,3%. В опытной группе кож этот показатель в среднем был 15,6% с колебанием от 14,9 до 16,8%. Приведенные данные подтверждают по содержанию воды в хромовом товаре, требования ГОСТа для продукции высшего качества. По содержанию жира в составе хромового товара разница между опытными группами недостоверна и все показатели укладываются в требования ГОСТа. А, именно, в контрольной группе в кожах содержание жира оказалось 6,48%, в
опытной 6,63%. ГОСТом содержание жира в коже допускается до 7,0%. Следовательно, по химическому составу наши опытные кожи прошли высшим сортом.
При механических испытаниях свойств готовых кож было установлено: сопротивление разрыву всей кожи при нагрузке 1 кг на мм2 оказалось в среднем 2,13 в контрольной и 2,22 в опытной группе (табл. 53)
.Таблица 53 - Механические свойства готовых кож
| Инв. № | Масса шкуры, кг | Механические свойства готовых кож | |||
|---|---|---|---|---|---|
| Толщина кожи, см | Сопротивление разрыву | Удлинение при нагрузке кг,мм2 | |||
| Всей кожи Лицевого слоя | |||||
| Контрольная группа | |||||
| ГОСТ | - | - | 2,20 | 1,60 | - |
| 6941 | 25,0 | 1,26 | 1,95 | 1,59 | 27,0 |
| 6734 | 25,0 | 1,38 | 2,08 | 1,80 | 28,0 |
| 6721 | 26,0 | 1,40 | 2,15 | 1,60 | 26,0 |
| 6962 | 28,0 | 1,42 | 2,34 | 1,79 | 24,0 |
| Итого: | 104,0 | 5,46 | 8,52 | 6,78 | 105,0 |
| В сред. | 26,0 | 1,37 | 2,13 | 1,70 | 26,3 |
| Опытная группа | |||||
| 6925 | 30,0 | 1,20 | 2,05 | 1,65 | 24,0 |
| 6725 | 30,0 | 1,49 | 2,34 | 1,73 | 26,0 |
| 6701 | 31,0 | 1,39 | 2,40 | 1,84 | 30,0 |
| 7572 | 25,0 | 1,41 | 2,10 | 1,77 | 29,0 |
| Итого: | 118,0 | 5,49 | 8,89 | 6,99 | 109,0 |
| В сред. | 29,0 | 1,37 | 2,22 | 1,75 | 27,3 |
По ГОСТу для кож высшего сорта этот показатель установлен 2,22 1 кг/мм2 . Колебания внутри групп в нашем опыте по отдельным кожам было в контрольной группе в пределах от 1,95 до 2,34, в опытной от 2,05 до 2,40 1
кг/мм2. Следовательно, требования ГОСТа по данному показателю для кож высшего качества выдерживаются и по отдельным животным.
Разрыву лицевого слоя кожи при механическом испытании придают особое внимание и при оценке строго придерживаются требованиям ГОСТа. При оценке наших опытных образцов кож средние показатели несколько превысили требования ГОСТа в лучшем варианте. По ГОСТу сопротивление разрыву лицевого слоя для высших сортов установлено 1,60 кг/мм2 . В наших образцах в контрольной группе в среднем показатель- 1,70 с колебанием от 1,60 до 1,80, в опытной группе 1,75 с колебанием от 1,65 до 1,84 кг/мм 52 0. Повышенные показатели по сопротивлению разрыва лицевого слоя подтвердились данными по удлиннению кожи при нагрузке.

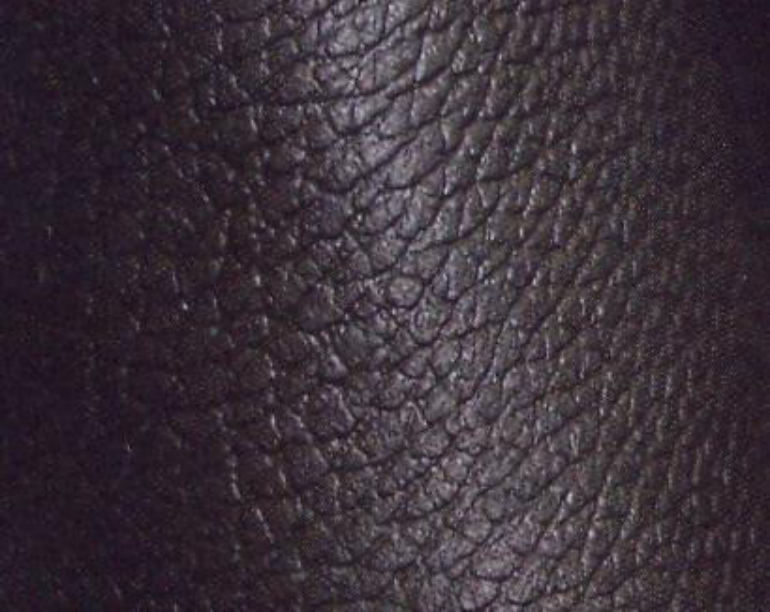

Итоговой оценкой качества хромового товара является окись хрома в баллах. Высший балл при данной оценке не менее 5. В наших опытных образцах в контрольной группе этот показатель был в среднем 5,32 балла с колебанием от 5,1 до 5,7 и от 5,2 до 6,0 баллов в опытной группе образцов хромового товара.
