Убой скота и разделка туш

ФЭОС, рольганга и цепного элеватора для подъема туш на путь обескровливания. Конвейер фиксирующий Г2-ФПКФ (рис. 81) предназначен для перемещения свиней при электрооглушении током повышенной частоты с последующей подачей их на элеватор подъема на путь обескровливания. Он состоит из каркасов, опорной рамы 1, двух пластинчатых лент 6, привода 2, площадки оператора 4 и рольганга 3. Каркасы сварены из стальных труб. Один из каркасов закреплен на опорной раме 1 неподвижно, а второй может перемещаться в по-

Рис. 80. Линия для оглушения свиней электротоком высокой частоты на фиксирующем конвейере: 1 — душ; 2 — пандус с бортами; 3 — ограничитель; 4 — фиксирующий конвейер; 5 — привод; 6 — наклонный рольганг; 7 — вилка ФЭОС; 8 — станция управления ФЭОС; 9 — генератор повышенной частоты; 10 — элеватор цепной; 11 — путь обескровливания

перечном направлении, что необходимо для регулирования расстояния между пластинчатыми лентами 6 в зависимости от размера свиней. Опорная рама 1 имеет отверстия под фундаментные болты для крепления конвейера.

Две пластинчатые ленты 6 конвейера установлены наклонно и образуют между собой угол 50°. Каждая Из пластинчатых лент собрана на двух тяговых цепях, надетых на звездочки приводного и натяжного валов конвейера. Верхняя тяговая цепь имеет ролики, которыми она опирается на рельс каркаса, а нижняя тяговая цепь лежит свободно на опорных уголках. С внешней стороны обе ленты конвейера опираются на ролики, установленные на стойках каркасов. Конвейер приводится в движение приводом 2, состоящим из электродвигателя, редуктора, цепной и конических передач. С помощью последней вращение передается непосредственно приводным валам конвейера. Натяжение пластинчатых лент осуществляется нано

тяжным устройством винтового типа. Площадка 4 оператора оборудована двумя лестницами и поручнем. На выходе из конвейера размещен рольганг 3, представляющий собой металлический каркас, на наклонных продольных балках которого установлены на подшипниках неприводные ролики.

Поступающее на оглушение животное, попадая на фиксирующий конвейер, оказывается между двумя движущимися бес-

конечными пластинчатыми лентами, расположенными наклонно, и как бы зависает между ними, что лишает его возможности двигаться и создает благоприятные условия для электрооглушения.

Техническая характеристика фиксирующего конвейера Г2-ФПКФ

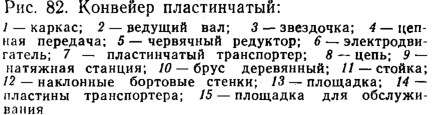

Конвейер пластинчатый для оглушения свиней (рис. 82) состоит из каркаса, на котором смонтированы пластинчатый транспортер, наклонные бортовые стенки и площадка для оператора. Лента транспортера представляет собой отдельные пластины с рифленой поверхностью, закрепленные на двух тяговых цепях, которые надеты на звездочки ведущего и натяжного валов. Транспортер приводится в движение от привода, состоящего из электродвигателя, червячного редуктора и цепной передачи, передающей вращение звездочкам веду-

щего вала. Натяжение ленты осуществляется натяжным устройством винтового типа. Бортовые стенки конвейера выполнены из листовой стали и служат для ограничения движений животных при их перемещении на транспортере к месту оглушения. Минимальное расстояние между стенками составляет 500 мм. Конвейер укомплектовывается установкой ФЭОС для оглушения свиней. Электронаркоз у свиней длится 3—5 мин.
